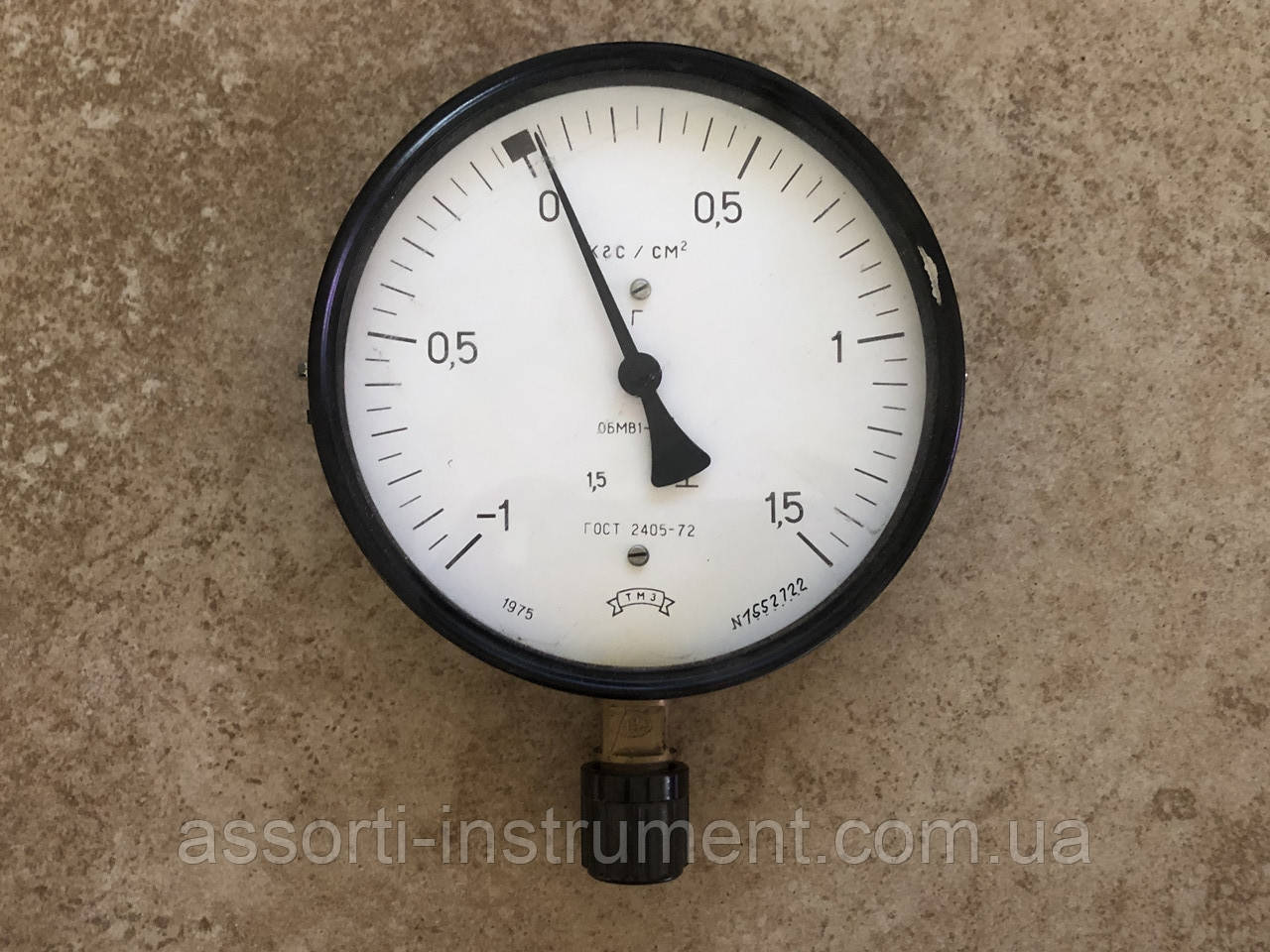

ОБМВ1-160 Мановакуумметр загальнотехнічний -1.1,5 кгс/см2 Ф160 мм М20*1,5 із радіальним штуцером (ссор-нові!)

 .

.

 Мановакуумметр ОБМВ-160  належить до категорії загальнотехнічних манометрів, їх основне призначення — вимірювання надлишкового тиску середовища в найпростіших, звичайних умовах. Манометр загальнотехнічний ОБМВ-160 може вимірювати тиск різних парів, газів і рідин, які відповідають таким вимогам:

• У середовищі виміру не має бути кристалізації;
• різних твердих домішок (пісок, шматочки металу та ін.);
• середовище має бути найпростішим, щоб не надягала згубного впливу на механізми та корпус манометра;
• температура вимірюваної речовини має бути в діапазоні від -50 до 150 °C;
• температура розміщення на об'єкті має бути в межах від -50 до +60 °C.

Манометр технічної серії ОБМВ, що показує, може використовуватися тільки за відсутності вібрацій, пилу та вологи в приміщенні, що підходить за кліматичним виконанням шифру — У2 і рівня захищеності від зовнішніх чинників — IP40.

Основне призначення таких приладів — індикація тиску в котельних, теплових вузлах сфери житлово-комунального господарства, тому ОБМВ-160 ще відомий як манометр тиску води.

Манометри, вакуумметри та мановакуумметри, що показують

ОБМ1-160, ОБВ1-160, ОБМВ1-160

Манометри, вакуумметри та мановакуумметри, що показують ОБМ1-160, ОБВ1-160, ОБМВ1-160 призначені для вимірювання надлишкового та вакуумметричного тиску неагресивних, некристалізованих щодо мідних сплавів рідин, пари та газу, зокрема кисню, ацетилену, холодонів 12, 13, 22, 142, 502, 134a та 404а.

Основні технічні характеристики

Діапазони показань приладів:

• ОБМ1-160 - от 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см²
• ОБВ1-160 - від -1 до 0 кгс/см²
• ОБМВ1-160 - от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см²
  На замовлення прилади постачаються в одиницях вимірювання кПа, МПа

Діаметр корпусу — 160 мм

Клас точності приладів — 1,5

Ступінь захисту — IP40 (на замовлення — IP53)

Маса приладів — не більш ніж 1,2 кг

Середній термін експлуатації — 10 років

Матеріали деталей:

• корпус — сталь, алюмінієвий сплав, ударостійкий полістирол
• скло — технологічне
• трубчаста пружина — мідний сплав, залізо-нікелевий сплав
• тримач — мідний сплав, сталь
• механізм — бронза, сталь 0,8 кп

Прилади витримують вплив вібрації в діапазоні частот від 5 до 25 Гц з амплітудою до 0,1 мм (група L3 за ГОСТ 12997-84)

Кліматичне вироблення за ГОСТом 15150-69

• У2 - за замовчуванням прилади мають виготовлення У2 (діапазон робочих температур -50 до +60 °C)
• Т2 - на замовлення прилади мають виконання Т2 (діапазон робочих температур — 50 до +60 °C)

• -//- - за замовчуванням прилади постачаються без фланця
• Ф - на замовлення прилади постачаються із заднім або переднім розташуванням фланця

Варіанти виконання:

• з радіальним штуцером (РШ) без фланця
• з радіальним штуцером (РШ) із заднім фланцем
• з осьовим штуцером (ОШ) з переднім фланцем

Вимірюване середовище

• -//- - за замовчуванням рідина, пара, газ, зокрема пропан бутан
• "кисень" - на замовлення вироблення для вимірювання тиску рідкого, газоподібного кисню
• "ацетилен" - на замовлення виконання для вимірювання тиску ацетилену
• "хладон" - на замовлення виконання для вимірювання тиску холодонів (у поміченні до замовлення вкажіть необхідний вихід додаткової температурної шкали)

Різь приєднувального штуцера

• -//- - за замовчуванням метрична різь М20х1,5-8g

Технологічна риса на шкалі

• -//- - за замовчуванням без риси
• "черта" - на замовлення нанесення технологічної риси на циферблат (у поміченні до замовлення обов'язково вкажіть на якій позначці)

• -//- - за замовчуванням виготовлення загальнопромислове
• Е - на замовлення прилади виготовляються для постачання на експорт
• АЕС - на замовлення прилади виготовляються для постачання на атомні електростанції (АЕС)

Аналог манометра ОБМ1-160 за характеристиками: МП4-У, МТ-4У-М, ДМ 05160, МТП-160, ОБМ1-160, МП-160С, МП4-Уф, МП4-У2

Аналог вакуумметра ОБВ1-160 за характеристиками: ВП4-У, МТ-4У-В, ДВ 05160, ВТП-160, ОБВ1-160, ВП4-УФ, ВП4-У2

Аналог мановакуумметра ОБМВ1-160 за характеристиками: МВП4-У, МТ-4У-А, ДА 05160, МВТП-160, ОБМВ1-160, МВП-160С, МВП4-УФ, МВП4-У2

 Мановакуумметр ОБМВ-160  належить до категорії загальнотехнічних манометрів, їх основне призначення — вимірювання надлишкового тиску середовища в найпростіших, звичайних умовах. Манометр загальнотехнічний ОБМВ-160 може вимірювати тиск різних парів, газів і рідин, які відповідають таким вимогам:

• У середовищі виміру не має бути кристалізації;
• різних твердих домішок (пісок, шматочки металу та ін.);
• середовище має бути найпростішим, щоб не надягала згубного впливу на механізми та корпус манометра;
• температура вимірюваної речовини має бути в діапазоні від -50 до 150 °C;
• температура розміщення на об'єкті має бути в межах від -50 до +60 °C.

Манометр технічної серії ОБМВ, що показує, може використовуватися тільки за відсутності вібрацій, пилу та вологи в приміщенні, що підходить за кліматичним виконанням шифру — У2 і рівня захищеності від зовнішніх чинників — IP40.

Основне призначення таких приладів — індикація тиску в котельних, теплових вузлах сфери житлово-комунального господарства, тому ОБМВ-160 ще відомий як манометр тиску води.
