Г2-05 Пальник однопламний універсальний ацетиленово-киснева для зварювання, паяння тип Г2А (сер)

пальники виробництва зір

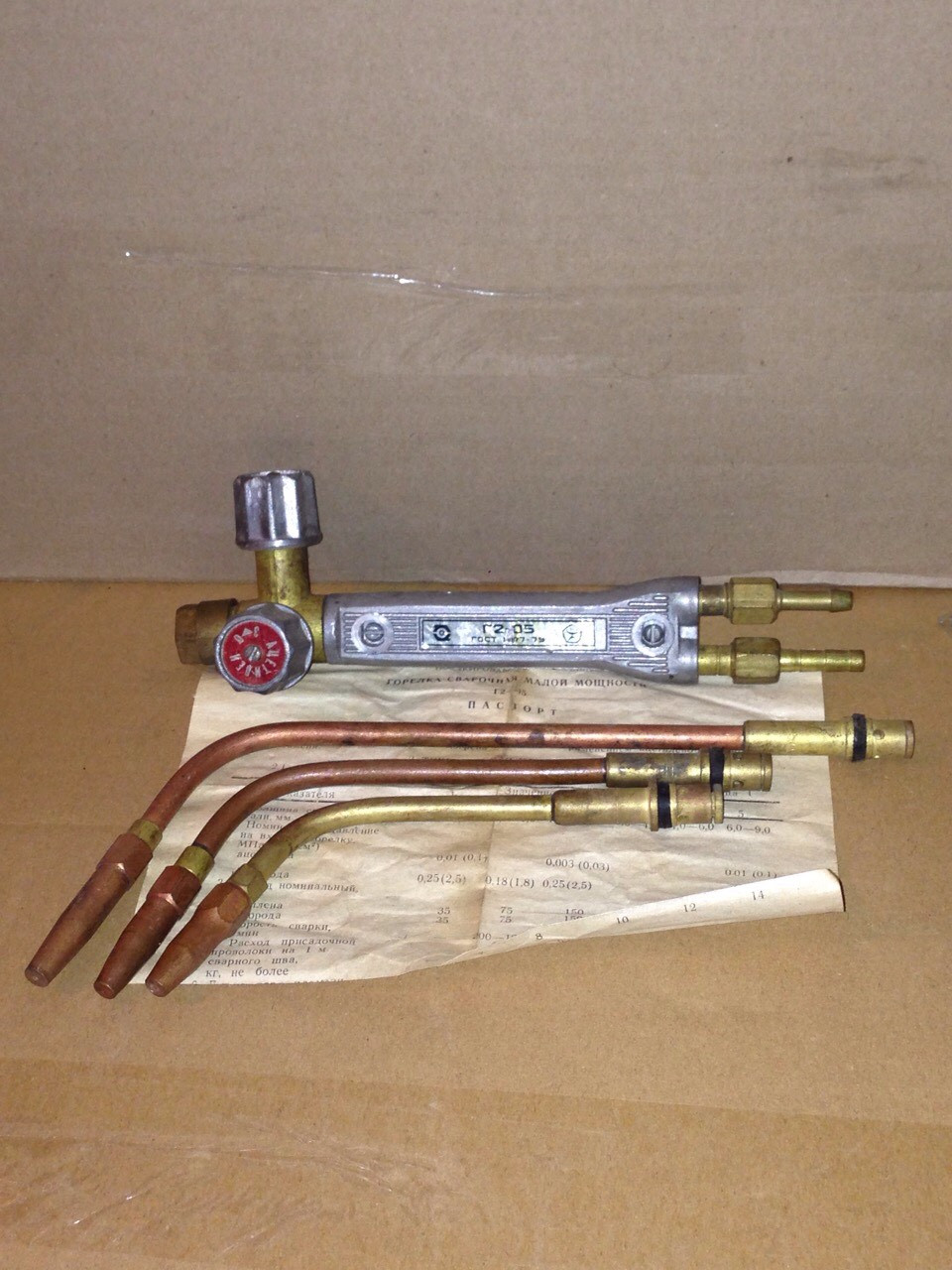

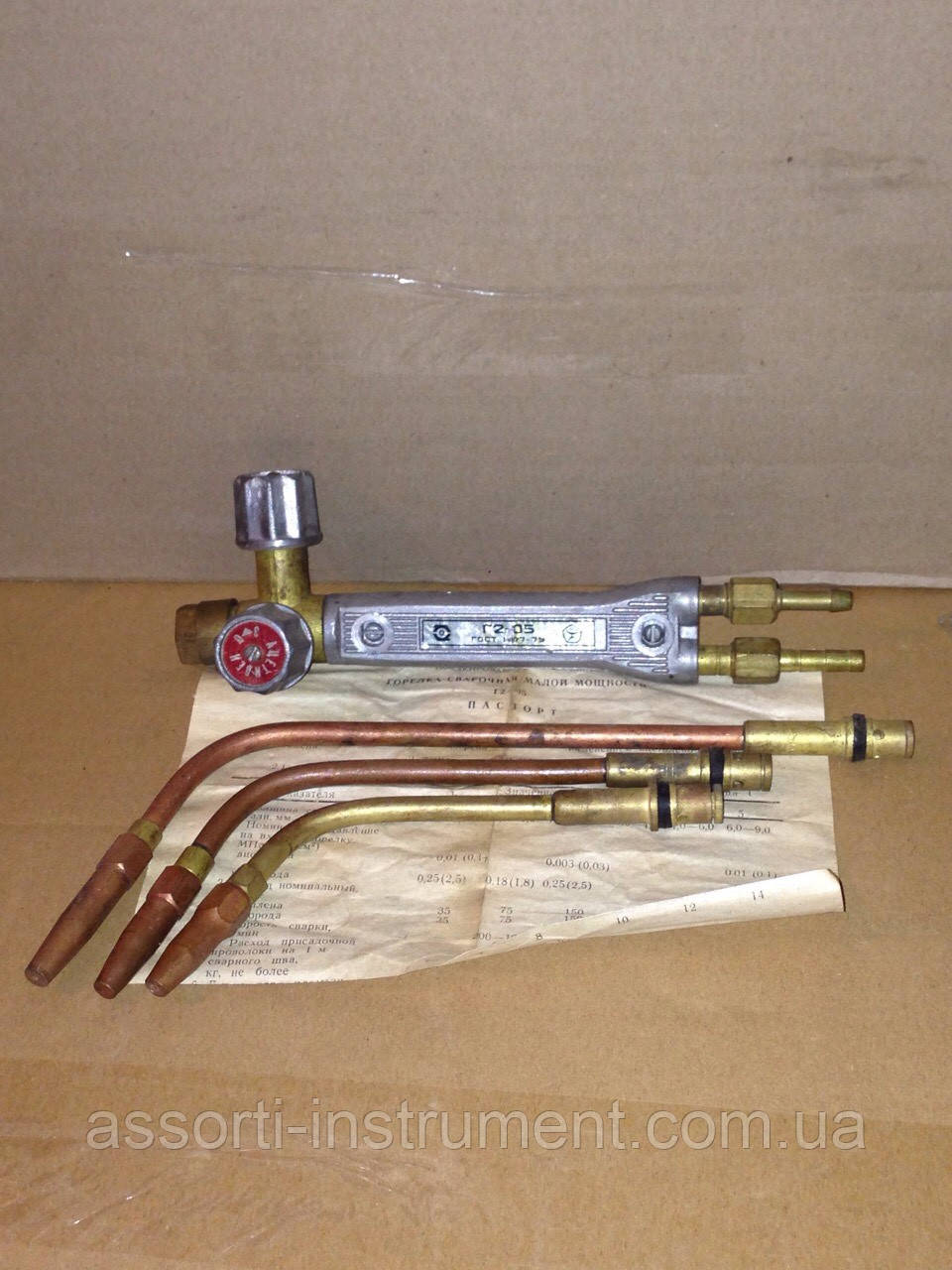

Пальник ацетиленовий малої потужності Г2-05 (наконечники 1,2,3)

Пальники зварювальні малої потужності призначені для ручного зварювання, паяння та нагрівання металів із застосуванням ацетилено-кисневого полум'я.

Газове зварювання — зварювання плавленням із застосуванням суміші кисню та пального газу, переважно ацетилену; рідше — пропану, бутану, маф-газу тощо. Тепло, що виділяється під час горіння суміші кисню та пального газу, обплавляє зварювані поверхні та присадковий матеріал з утворенням зварювальної ванни — металу зварюваного шва, що міститься в рідкому стані.

Зварювальний пальник називається пристрій, що слугує для змішування пального газу або парів горючої рідини з киснем і отримання зварювального полум'я. Кожен пальник має пристрій, що дає змогу регулювати потужність, склад і форму зварювального полум'я. Зварювальні пальники згідно з ГОСТ 1077-69 поділяються в такий спосіб:

- за способом подавання пального газу та кисню до змішаної камери — інжекторні та безінжекторні;

- за родом застосовуваного пального газу — ацетиленові, для газовозамінників, для рідких пальногох і водневі;

- за призначенням — на універсальні (зварювання, паяння, наплічник) та спеціалізовані (виповнення однієї операції);

- за числом полум'я — однопламенні та багатопламінні;

- за потужністю полум'я — малої потужності (витрата ацетилену 25-400 дм3/год), середньої потужності (400-2800 дм3/год), великої потужності (2800-7000);

- за способом застосування — ручні та машинні.

Інжекторний пальник — пальник, у якого один із середовищ, необхідних для горіння, інжекується іншим середовищем (визначення за ГОСТ 17356-89).

Інжекторний пальник — це такий пальник, у якому подавання пального газу в змішану камеру відбувається завдяки підсмоктуванню його струменів кисню, що витікає з великою швидкістю з отвору сопла. Цей процес підсмоктування газу нижчого тиску струменем кисню, що підводиться з вищим тиском, називається інжекцією, а пальники цього типу — інжекторними. Для нормальної роботи інжекторних пальників необхідно, щоб тиск кисню був 1,5-5 кгс/см2, а тиск ацетилену набагато нижчий — 0,01—1,2 кгс/см2. Безінжекторний пальник — це такий пальник, у якому горючий газ і підігрівальний кисень подаються приблизно під однаковим тиском 0,5—1,0 кгс/см2. У них немає інжектора, який замінений простим змішувальним соплом, що ввертається в трубку наконечника пальника.

Ацетиленокиснева зварка — газове зварювання, для якого горючим газом є ацетилен (ДСТУ 3761.2 — 98).

Ацетилен — безбарвний горючий газ зі специфічним запахом, один з основних, застосовуваних під час газового різання та зварювання металів, хімічна формула С₂Н₂.
