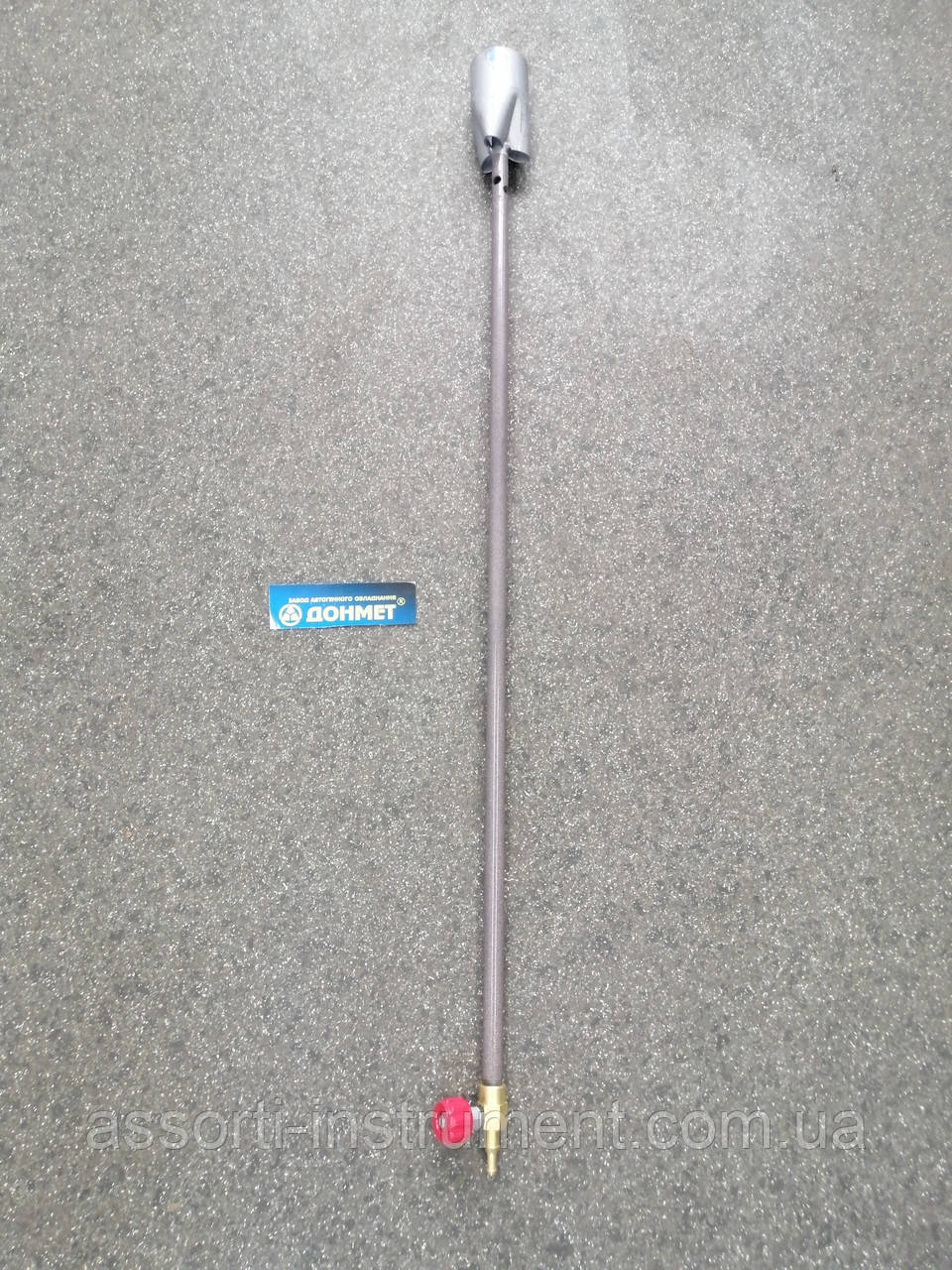

ГВ ДОНМАЄ 259 Пальник ручний газово-задушливий інжекторний на газоподібному паливі тип ГВ L-750 мм

1.1. Пальник газово-душний інжекторний типу ГВ «ДОНМЕТ» 259, далі за текстом пальник, призначений для нагрівання до 300⁰ З виробів із чорних і кольорових металів, неметалевих матеріалів, а також для оплавлення поверхні бітумного рулонного матеріалу під час виробництва гідроізоляції в різних спорудах.

Пальник застосовується так само для нагрівання під час вигинання пластмасових труб, сушіння залізобетонних панелей і цегляної кладки.

1.2. Застосуваний горючий газ: пропан-бутан (P), природний газ, метан (М).

1.3. Основні параметри пальника відповідають вимогам ГОСТ 12.2.008-75, ГОСТ 29091-91 «Горежки ручні газоводушні інжекторні» та технічним умовам ТУ У 30482268.005-2000.

1.4Вид кліматичного виготовлення пальників — УХЛ за ГОСТом 15150-69.

2. ТЕХНІЧНА ХАРАКТЕРИСТИКА Таблиця 1

Приміт.: Один кілограм рідкої пропано-бутанової суміші під час випаровування утворює приблизно 500 л газу.

Дорогоцінні метали у виробі не застосовуються.

Виріб не містить шкідливих для здоров'я речовин.

3. КОМПЛЕКТ ПОСТАВКИ Таблиця 2

* До комплекту постачання входять тільки ті вироби,  кількість яких зазначено.

4. УСТРІЙСТВО І ПРИНЦИП КРАЖЕННЯ

4.1. Пальник складається з дула з'єднаного роз'ємно з наконечником і мундштуком. Дуло пальника має регулювальний вентиль пального газу та ніпель для приєднання рукавів. Вентиль складається зі шпинделя з запірним конусом, маховичка, ущільнювальних кілець і гайки для сальника.

4.2. Гарячий газ надходить у пальник на рукаві (тип I за ГОСТ 9356-75), через ніпель, вентиль, патрубок в інжектор. Істека з інжектора всередині мундштука, горючий газ змішується з повітрям, утворюючи горючу суміш, що спалюється під час різання.

5.МЕРИ БЕЗПЕКИ

5.1. Під час експлуатації пальника необхідно дотримуватися: «Правила безпечної роботи з інструментом і пристосуваннями» НПАОП 0.00-1.30-01;     «Правила пожежної безпеки в Україні» НАПБ А.01.001-2004;      «Правила техніки безпеки та виробничої санітарної системи під час виробництва ацетилену, кисню й газоплимного оброблення металів» НАОП 1.410-1.03-85;        «Правила безпеки в газовому господарстві», затверджені Гостіхнадзором України, 1992 р.;       «Правила пристрої та безпечної експлуатації судин, що працюють під тиском» ДНАОП 0.00-1.07-94;      «Правила безпеки систем  газопостачання України» ДНАОП 0.00-1.20-98;       ГОСТ 12.3.036-84 «Газоплавне оброблення металів» Вимоги безпеки;   ГОСТ 12.2.052-81 «Збіг, що працює з газоподібним киснем» Загальні вимоги безпеки.

5.2. До роботи з пальником допускаються обличчя не молодше за 18 років, що вивчали його пристрій, що має допуск до самостійної роботи та пройшли інструктори з техніки безпеки.

ЗАПРЕЩАЕТСЯ :

– працювати без спецодягу, спецобуви, індивідуальних засобів захисту органів слуху  и очей;

– працювати в замасленому одязі, використовувати замаслену вітош і інструмент;

– вносити зміни та самостійно доробляти конструкцію пальника;

– підтягувати нарізні з'єднання під тиском;

— допускати до експлуатації пальника з зношеними нарізними з'єднаннями;

— продовжувати роботу у разі виникнення проскоку полум'я всередину пальника або якщо ви стала несправність апаратури, приладів і захисних засобів, порушене кріплення балонів;

– проводити роботу у разі порушення механічної міцності та  негерметичности  рукавів і з'єднань;

— користуватися рукавами, що не відповідають гостем 9356і наявні дефекти;

– використовувати рукави  не за призначенням (для інших типів газів);

– залишати пальник із запаленим полум'ям у разі припинення робіт;

— працювати без засобів пожежогасіння на робочих місцях;

— спрацювати ближче 10метрів від ацетиленових генераторів, газопроводів і газових балонів.

6. ПРАВИЛА ЕКСПЛУАТАЦІЇ

6.1. Перевірте герметичність приєднання рукавів, усіх роз'ємних і паяних з'єднань.

6.2. Встановіть робочий тиск газу редукторами на балоні відповідно до технічної характеристики.

6.3. Відкрийте на 1/2 вентиль пального газу, запаліть  полум'я.

6.4. Відрегулюйте вентилем необхідну потужність полум'я.

6.5. Під час продавлювання сідла вентиля на глибину понад 1 мм необхідно зробити ремонт пальника.

6.6. Відмітки про технічне обслуговування проводити в спеціальному журналі за нижче наведеною формою:

Форма №1

7. ГАРАНТІЇ ЗГОТУВАННЯ

Виробник гарантує відповідність пальника вимогам ГОСТ 12.2.008-75, ГОСТ 29091-91, ТУ У 30482268.005-2000 у разі дотримання споживачем правил експлуатації, транспортування і зберігання.

Гарантійний термін — 12 місяців від дня введення в  експлуатацію, але не більш ніж 24 місяці від дня постачання.

Рік випуску виробу  вказаний на корпусі дула пальника.

Завод «ДоmonМЕ» здійснює гарантійний ремонт– без усунення дефектів, що виникли під час експлуатації в межах гарантійного терміну.

Безплатний гарантійний ремонтне виробляється в случае:

1. використання виробу не відповідно до правил експлуатації (п.6) і режимів, що відрізняються від вимог технічної характеристики (табл.1);

2. недбалої експлуатації, що захопила виникнення механічних або інших пошкоджень;
3. самостійного внесення змін у конструкцію виробу.

8.prionСТВО ПРО ПРИЙМКА

Пальник відповідає ГОСТ 12.2.008-75, ГОСТ 29091-91,

ТУ У 30482268.005-2000, випробувана та визнана придатною для експлуатації.
