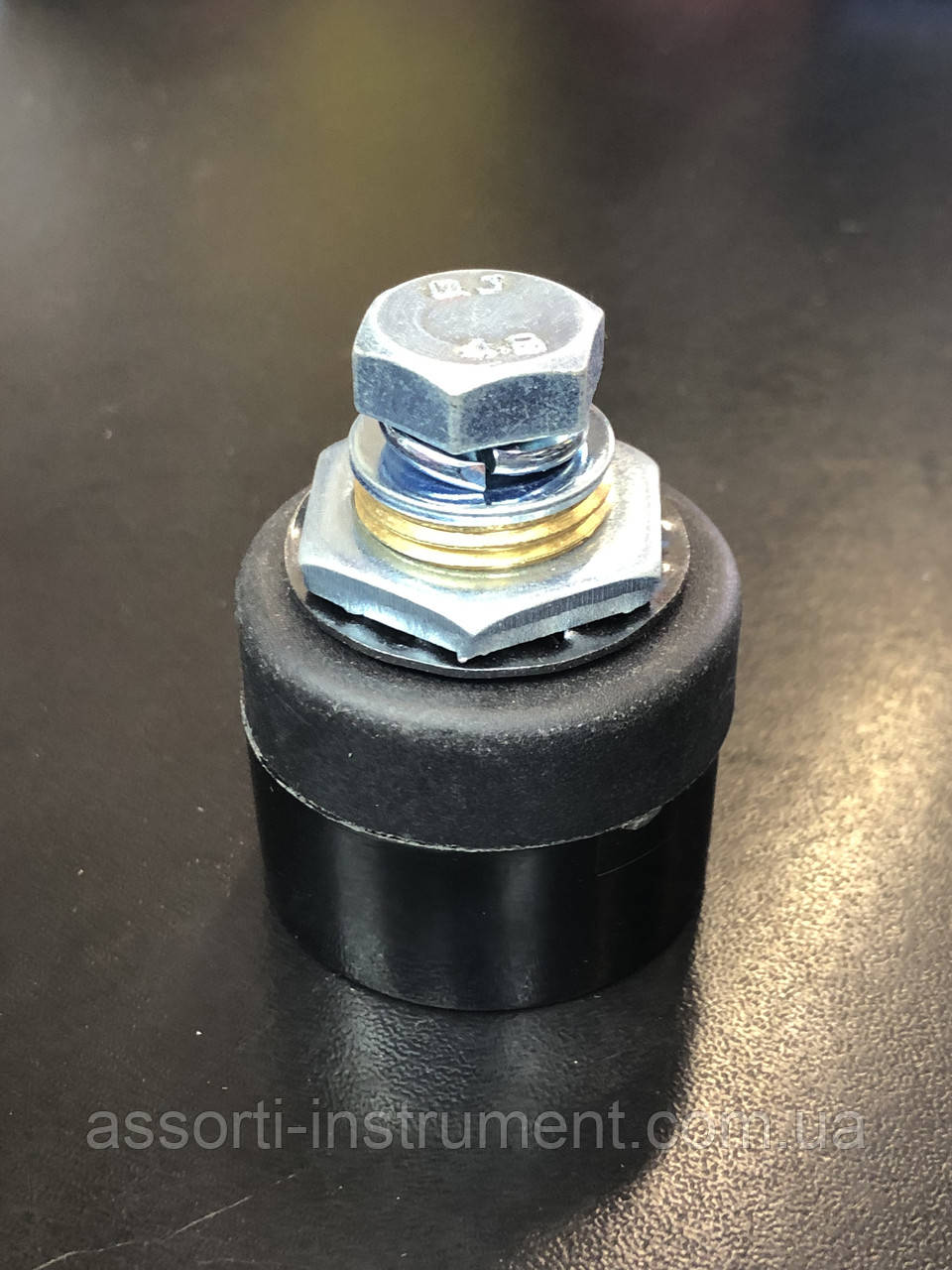

Гніздо апаратне. Байонетне гніздо. Панельне гніздо під зварювальний кабель Ф35-50 мм (байонет "мама" 35-50)

увагу! ціна вказана за одну модель товару!

Гніздо апаратне кабельне DKJ 35-50. Діаметр вхідного отвору 9 мм.

Умовний діаметр: 9 мм.
Панельне гніздо 35-50 призначене для застосування зварювального кабелю перетином до 25 мм.²
Корисне навантаження: кабель КГ/КГНВ переріз до 10 мм² – 125А 10-16 мм² – 150А 16-25 мм² – 200А

Характеристики

• Пайка

• Тип "мама"

• Ток

• Діапазон зварювального струму, А200

• Основні параметри

• Типкорпус

Опис:

Байонетне гніздо (байонетний штекер) — швидкознімне з'єднання, яке вироблене для безпечного з'єднання/роз'єднання струмопровідних кабелів і зварювального обладнання. Це з'єднання обладнане оливо-бензостійкою гумовою оболонкою, яка гарантує надійний захист від електричного струму. Під час монтажу необхідно стежити за міцністю й правильністю з'єднання, щоб уникнути зменшення контакту, що може спричинити втрату струму та нагрівання. Конструкція байонетного гнізда запобігає скручуванню кабелів під час зварювальних робіт.

Байонетне з'єднання (по-іншому байонет або штикове з'єднання) працює за таким принципом:

Штекер і гніздо поєднуються, потім здійснюється поворот на 90°. Такий спосіб з'єднання дає змогу отримати надійний контакт пари «штекер-гніздо» без застосування спеціального інструменту. Саме в такий спосіб організований зв'язок зі струму зварювального джерела та периферії (пальник, клема маси тощо).

Типорозмір байонетного з'єднання підбирається залежно від струмового навантаження.

Переваги застосування байонетного з'єднання:

• максимум безпеки під час використання для зварювального обладнання;
• квадратний профіль струмопровідної частини для міцного контакту та унеможливлення прокручування;
• оболонка зі спеціальної гуми, стійкої до впливу високих температур, оливи та бензину;
• швидкий монтаж і демонтаж.

Кабельний роз'єм 35-50, гніздо — це частина байонетного з'єднання, яка застосовується для з'єднання кількох кабелів в один для подовження.

Застосування: для надійного та безпечного струмового з'єднання. Умовний діаметр: 9 мм. Переріз застосовуваного зварювального кабелю: до 25 кв.мм. Корисне навантаження кабель КГ 1х10: 125 А. Корисне навантаження кабель КГ 1х16: 150 А. Корисне навантаження кабель КГ 1х25: 200 А.

Гніздо панельне "мама" 35-50 мм розроблене для надійного й безпечного струмового з'єднання й гарантує найвищий ступінь безпеки встановлення. Під час встановлення на зварювальне обладнання це гніздо необхідно ретельно затиснути притискною гайкою й постійно стежити за міцністю системи "гніздо-штекер" для уникнення ослаблення контакту, що тягне за собою нагрівання з'єднання, токові втрати та передчасний вихід гнізда з ладу.

Корисне навантаження:  кабель КГ 1х10 - 125 А
                                         кабель КГ 1х16 - 150 А
                                         кабель КГ 1х25 - 200 А
