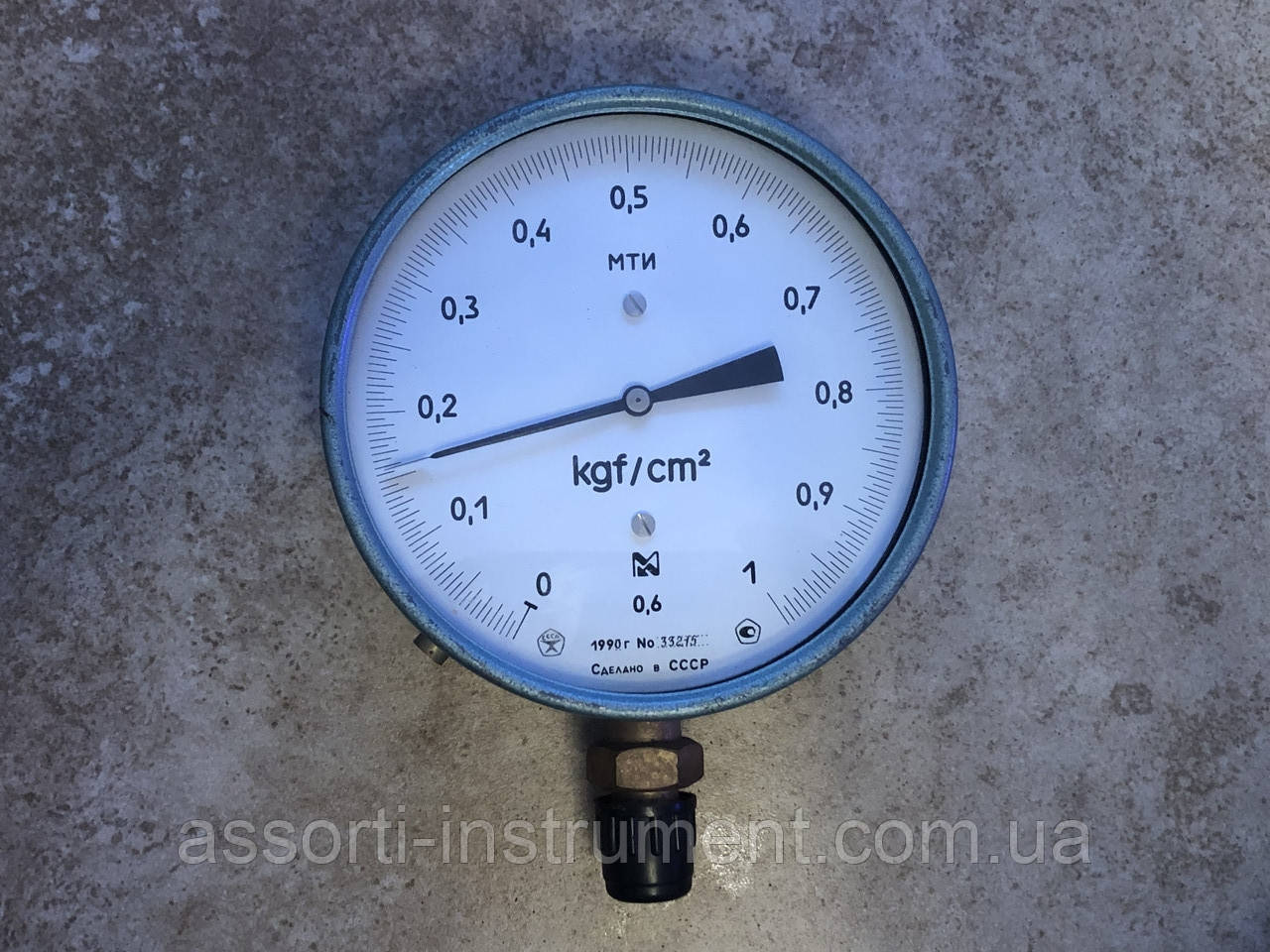

МТИ, ВТИ — Манометри для точних вимірювань

Манометри, вакуумметри та мановакуумметри для точних вимірювань типів МТІ та ВТІ призначені для  вимірювання  надлишкового  або вакуумметричного тиску рідин, газів і парів.

Основні технічні характеристики:

Прилади випускаються через ТУ 25.05.1481-77.

Температура навколишнього повітря від - 50 до +60 °C, відносна вологість 95% за t = 35 °C.

Типи, діапазони показань і класи точності наведені в таблиці.

Маса — не більш ніж 1,8 кг.

Манометр МТІ в стандартом виготовлення виготовлений із таких матеріалів: корпус — зі сталі, скло — технічне, механізм і штуцер — латунний сплав.
Чутливий елемент приладу — трубка Бурдона. Вона реагує на зміну тиску.

Ступінь захисту приладів від проникнення твердих тіл і води IP40 ГОСТ 14254-96.

Продовження табл.

Де використовуються манометри МТІ

Для проведення точних вимірювань використовуються манометри серій МТІ та ВТІ, призначення яких полягає в вимірах надлишкового або вакуумметричного тиску парів, газів або рідин.

Манометр мти належить до сейсмостійкого приладу, у разі побажання замовника його можна зробити кислотостійким.

МТИ 1232 і MTi 1217 вимірює надлишковий і вакуумметричний тиск будь-яких неагресивних і некристалізованих рідин, пари або газу, до яких належить кисень.

Принцип роботи манометра

Принцип роботи приладів полягає в врівноваженні тиску, яке вимірюється завдяки пружній деформації пружини. У разі правильного встановлення циферблат розміщується суто вертикально. Допускається відхилення коректного положення на п'ятнадцять градусів у будь-який бік. У цьому разі показання приладів не виходять за межі похибки, що допускається. Якщо ви встановлюєте прилад у гніздо, не треба його тримати за корпус. Ввертання здійснюється за допомогою спеціального ключа. Ущільнювачами в місці з'єднання манометра з джерелом тиску можуть слугувати шкіра, фібра, свинець або м'яка мідь. Не можна з цією метою використовувати паклю або сутінку. У тому разі, якщо проводиться вимірювання тиску кисню, прокладкою може бути виключно мідь або оливо.

Манометри МТИ 1232 і манометр мті 1217 треба використовувати, дотримуючись певних правил безпеки. У жодному разі не можна користуватися приладами, тиск у яких вищий від верхнього значення, зазначеного на шкалі. Проведення різних робіт щодо усунення дефектів, заміни приладів, встановлення їх на певне місце допускається тільки після перевірки тиску в магістралі. Забороняється вимірювати тиск гарячих середовищ без використання пристроїв для зниження температури вимірюваного середовища до позначки плюс шістдесят.

Якщо ви очікуєте заведений прилад, доставити його вам потрібно в упакованому вигляді за допомогою закритого транспорту, швидкість якого не обмежується. Якщо для транспортування використовується літак, то прилад має бути в опалювальному герметизованому відсіку. Оптимальна температура для транспортування становить двадцять п'ять градусів. Під час проведення вантажно-розвантажувальних робіт ящики не можна вдаряти або піддавати впливу атмосферних опадів. Ящики мають укладатися так, щоб їх непотрібно було переміщати. Зберігання приладів допускається в неопалюваному сховищі, температура якого коливається від мінус п'ятдесяти до плюс сорока. Поміщення має природно вентилюватися.

Щоб замовити потрібний вам прилад, потрібно обов'язково вказувати найменування, тип, одиницю тиску, верхнє значення діапазону показань, клас точності, технічні умови та робоче середовище.

У процесі експлуатації можливе виникнення різних несправностей. Вони можуть бути викликані різними причинами. Щоб мати хоча б приблизне уявлення, з чим вам довелося зіткнутися, треба вивчити посібник з експлуатації приладів, у якому вказуються причини виникнення тих чи інших неполадок, а також заходів боротьби з ними.
