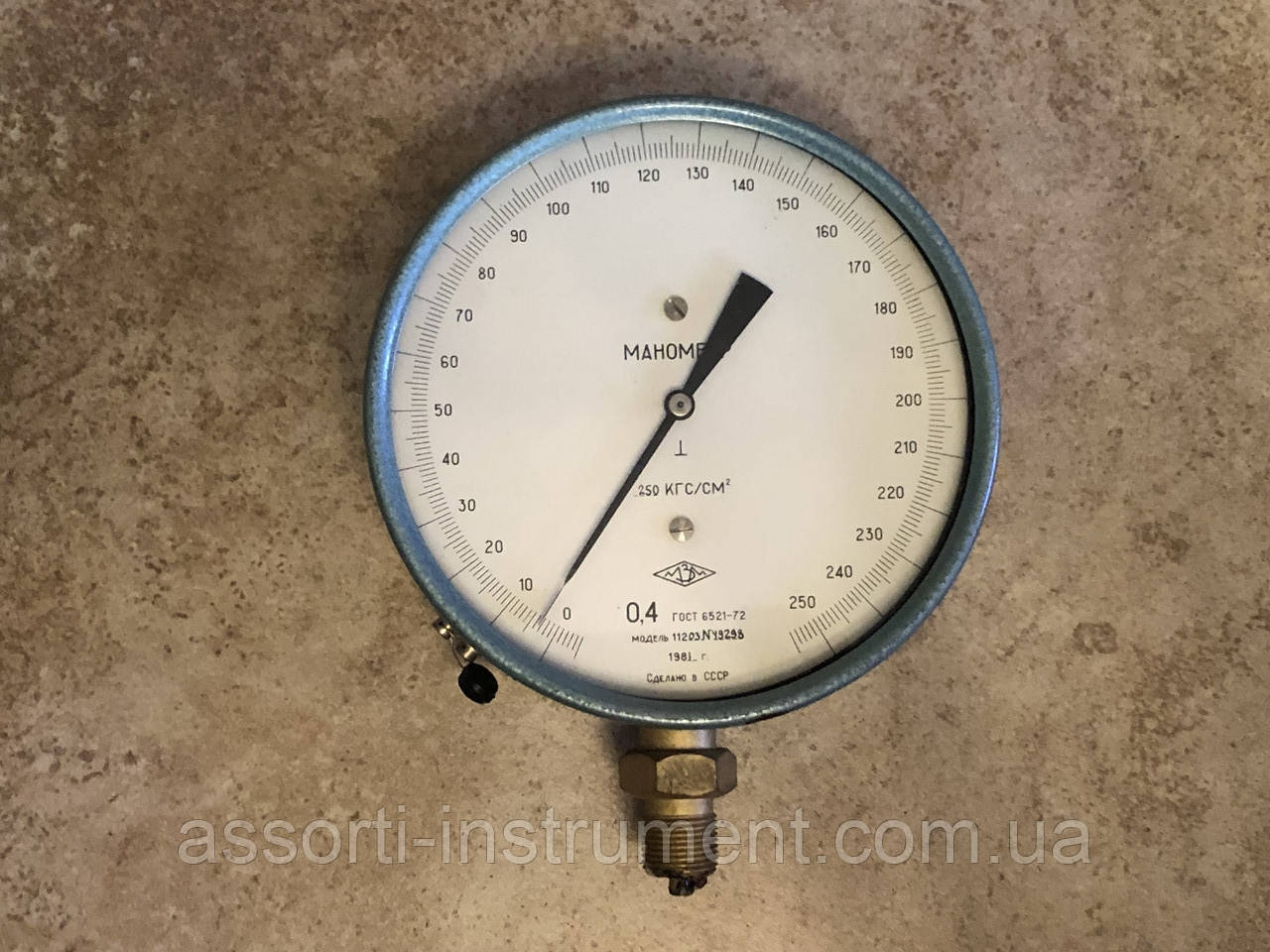

Манометр деформаційний зразковий загальнотехнічний поверчний МО-11203 250 кгс/см2 Ф160 мм М20*1,5 к.т.0,4 смср
1 000 ₴
- В наявності
- Код: ГОСТ6521-72
- +380 (99) 181-00-98
- +380 (93) 749-12-72
- +380 (97) 690-65-39
Характеристики та опис
Опис і застосування вакуумметрів МО зразкові:
Манометр і вакуумметр МО 11201, МО1202, МО 11203, ВО 11201, зразкові з умовними шкалами типів МО та В призначені для перевірки та калібрування робочих манометрів, вакуумметрів і мановакуумметрів, а також перетворювачів, датчиків тиску та різності тисків.
Манометри МО призначені для роботи в умовах нормованих для вигляду кліматичного виконання УХЛ4.2*
Внесені до Центрального реєстру засобів вимірювань.
За своєю точністю та якістю прилади є унікальними.
ТЕХНІЧНІ ПАРАМЕТРИ МАНОМЕТРА МО та ВАКУУМЕТРУ ВО:
ТЕХНІЧНІ ПАРАМЕТРИ |
|
Діапазон тиску |
|
Діапазон вимірювання тиску, MPa (кгс/см2) |
-0,1(1) ... 60 (600) |
Шкали приладів |
|
для класу точності 0,4 (діло) |
100 |
для класу точності 0,15 і 0,25 (дінь) |
400 |
Ціна поділки (у.ед.)* |
1 |
Температурний діапазон |
|
Кліматичне виконання стандартне (°C) |
+ 5...+ 40 |
Відносна вологість навколишнього повітря (% за 25 °C) |
80 |
Виготовлення для тропічного клімату (маркування) |
О4.2 |
Технічні умови |
|
Технічні умови (ТУ) |
25-05-1664-74 |
Штуцер |
М20х1,5 |
Маса |
|
для класу точності 0,4 (не більш ніж кг.) |
1,8 |
|
ТАБЛИЦЯ ВЕРХНІХ УВАГУ ЗМІРНИКІВ МО та ВО:
Тип (найменування приладу) |
Модель |
Верхня межа вимірювань, Мпа (кгс/м2) |
Клас |
МО |
11201 |
0,1 (1) |
0,4* |
11202 |
0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6 (1,6; 2,5; 4; 6; 10; 16; 25; 40; 60) |
||
11203 |
10; 16; 25; 40; 60; (100; 160; 250; 400; 600) |
||
ВО |
11201 |
- 0,1 (-1) |
0,4* |
|
Ці типи приладів вирізняються підвищеною точністю та якістю вироблення.
Технічні параметри мо — у
ТЕХНІЧНІ ПАРАМЕТРИ | |
Діапазон тиску | |
Діапазон вимірювання тиску, MP a (кгс/см2) |
-0,1 ... 60 (-1 ... 600) |
Шкали приладів | |
для класу точності 0,4 (діло) | 250 або 100 |
для класу точності 0,15 і 0,25 (дінь) | 400 |
Ціна поділки (у. Ед.)* | 1 |
Температурний діапазон | |
Кліматичне виконання стандартне (°C) | + 5...+ 40 |
Відносна вологість навколишнього повітря (% за 25 °C) | 80 |
Виготовлення для тропічного клімату (маркування) | О4.2 |
Технічні умови | |
Технічні умови (ТУ) | 25-05-1664-74 |
Штуцер | М20х1,5 |
Маса | |
для класу точності 0,4 (не більш ніж кг.) | 1,8 |
для класу точності 0,15 і 0,25 (не більш ніж кг.) | 5,5 |
Сервіс | |
Гарантійний термін експлуатації, місяць | 36 |
Гарантійний термін зберігання, місяць | 6 |
Міжповерковий інтервал, місяць | 12 |
* По окремому замовленню прилади виготовляються з іменною шкалою в конкретних фізичних величинах. |
Таблиця верхніх меж вимірювань мо та у
Тип (найменування приладу) | Модель | Верхня межа вимірювань, МПа (кгс/м2) | Клас точности |
МО (манометр) |
11201 | 0,1 (1) | 0,4* |
11202 |
0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6 (1,6; 2,5; 4; 6; 10; 16; 25; 40; 60) |
||
11203 |
10; 16; 25; 40; 60 (100; 160; 250; 400; 600) |
||
ВО (вакуумметр) |
11201 | - 0,1 (-1) | 0,4* |
МО (манометр) |
1227 |
0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5 (1; 1,6; 2,5; 4; 6; 10; 16; 25) |
0,15; 0,25 |
1226 |
4; 6; 10; 16; 25; 40; 60 (40; 60; 100; 160; 250; 400; 600) |
||
ВО (вакуумметр) |
1227 | - 0,1 (-1) | 0,25 |
* - Можливість додатково постачання спеціальних стійки та футляра
ЧЕРТЕЖИ МО — ВО
Габаритні розміри приладів типів МО та В класів точності 0,15 і 0,25 | Габаритні розміри приладів типів МО та Ву класу точності 0,4 |
|
|
|
Основні | |
---|---|
Виробник | Точприлад |
Країна виробник | Україна |
Тип | Деформаційний |
Призначення | Еталонний |
Середа виміру | Рідина/Пар/Газ/Кисень |
Одиниця виміру | Атм |
Мінімальний діапазон | 0.4 |
Захист обладнання від води і пилу IP | IP40 |
Мінімальна робоча температура | -50 °С |
Максимальна робоча температура | 60 °С |
Діаметр корпусу | 160 мм |
Вага | 1.8 кг |
- Ціна: 1 000 ₴
