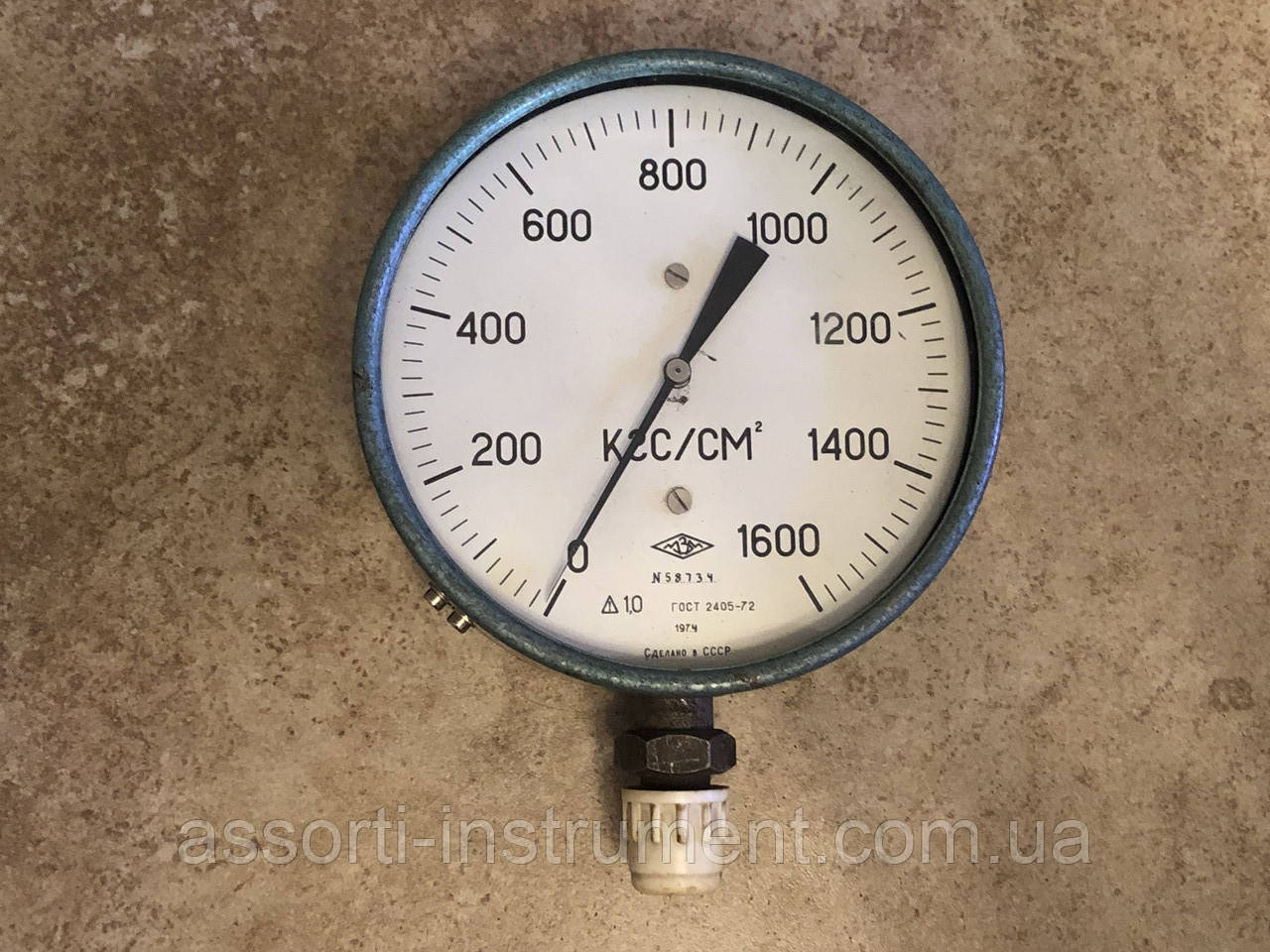

Манометр зразковий надвисокого тиску СВ-1600 1600 кгс/см2 Ф160 мм М20*1.5 к.1. для точних вимірювань
1 000 ₴
- Немає в наявності
- Код: ГОСТ2405-72
- +380 (99) 181-00-98
- +380 (93) 749-12-72
- +380 (97) 690-65-39
Манометр надвисокого тиску СВ-1600
НАЗНАЧЕНИЕ
Манометри надвисокого тиску типу СВ-1600 Показані однострільні з одновітковою трубчастою пружиною призначені для вимірювання надлишкового тиску вибухових некристалізованих рідин, неагресивних до матеріалів, зазначених у 2.8.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
2.1. Верхня межа вимірювань: 1600 кгс/см2.
Робочий тиск у частинах від верхньої межі показань шкали, не больовий:
за умови змінного навантаження — 1/2;
у разі тривалого навантаження — 2/3;
за короткочасного навантаження — 1.
2.2. Клас точності 1.
2.3. Предели, що допускається основною похибкою за температури навколишнього повітря 23±2 °C, становить ±1% від верхньої межі вимірювань.
2.4. Кліматичне виготовлення УХЛ категорія 4.2* за ГОСТ 15150-69, але для роботи за температури навколишнього повітря від 10 до 35 °C за відносної вологості до 80%.
2.5. Зміна показань манометрів (виражене у відсотках від верхньої межі вимірювань) від зміни температури навколишнього повітря не перевищує значень, що вимірюються за формулою:
?=0,06·?t
де?t=/t2-t1/ — абсолютне значення різниці температур.
t1 — будь-яке значення температури в межах, зазначених у п. 2.3, °C;
t2 — будь-яке значення температури в межах, зазначених у п. 2,4, °C;
0,06 — температурний коефіцієнт, % °С.
2.6. Манометри надвисокого тиску СВ-1600 є відновлюваними виробами. закон розподілу часу безвідмовної роботи експоненціальний.
2.7. Можливість безвідмовної роботи за 2000 h.
по прихованих відмовах Рс (t)=0,95;
по явних відмовах Ря (t)=0,97.
Явні відмови — це відмова, для виявлення яких не потрібно перевірки.
Приховані відмови — це відмова, для виявлення яких потрібне проведення перевірки.
Відмовою вважається вихід за допустимі межі основної похибки, зазначені в п. 2.3.
2.8. Матеріали деталей, що контактують із вимірюваним середовищем: сталь 18Х2Н4ВА (ГОСТ 4543-71), сталь 50ХФА (ГОСТ 14959-79).
2.9. Маса манометра надвисокого тиску СВ-1600 6 kg.
2.10. Габаритні розміри манометри надвисокого тиску СВ-1600 325х269х64мм.
2.11. Штуцер М33х2.
ПРИНЦИП РОБОТИ
3.1. Дія манометра надвисокого тиску СВ-1600 ґрунтується на використанні залежності між вимірюваним тиском і пружною деформацією одновиткової трубчастої пружини, переміщення вільного кінця якої передавальним механізмом перетворюється на кутове переміщення стрілки, що показується.
ПОДГОТОВКА К РАБОТЕ
4.1. Точність і надійність роботи манометра надвисокого тиску типу СВ-1600 можуть бути забезпечені тільки за правильного монтажу й експлуатації.
4.2. Встановіть манометр надвисокого тиску СВ-1600 в робочому положенні так, щоб усі написи та цифрові позначення на шкалі читали нормально, а площина шкали збігалася з вертикальною площиною.
4.3. Приєднайте манометри надвисокого тиску СВ-1600 до місця відбору тиску за допомогою його штуцера із зовнішньою різзю М33х2 у гніздо встановлення за допомогою гайкового ключа S41 у такий спосіб, щоб у разі ущільнення штуцер манометра не промикався відносно внутрішньої конічної площині гнізда встановлення. Наприклад, ущільнення за допомогою накидної гайки та ніпеля, диференціальної гайки з правою і лівою різзю.
4.4. Не приєднуйте манометр надвисокого тиску СВ-1600 обертанням за корпус.
|
Основні | |
---|---|
Виробник | Точприлад |
Країна виробник | Україна |
Тип | Деформаційний |
Призначення | Еталонний |
Середа виміру | Рідина/Пар/Газ/Кисень |
Одиниця виміру | Атм |
Мінімальний діапазон | 1 |
Захист обладнання від води і пилу IP | IP40 |
Мінімальна робоча температура | -50 °С |
Максимальна робоча температура | 60 °С |
Діаметр корпусу | 160 мм |
Вага | 1.8 кг |
- Ціна: 1 000 ₴
