Комплект різців до зуборізної головки для нарізування конічних коліс з круговими зубцями 9" No7.5 S = 1.5 мм Р6М5К5
10 000 ₴
- В наявності
- Код: СИЗ ГОСТ15150-69
- +380 (99) 181-00-98
- +380 (93) 749-12-72
- +380 (97) 690-65-39

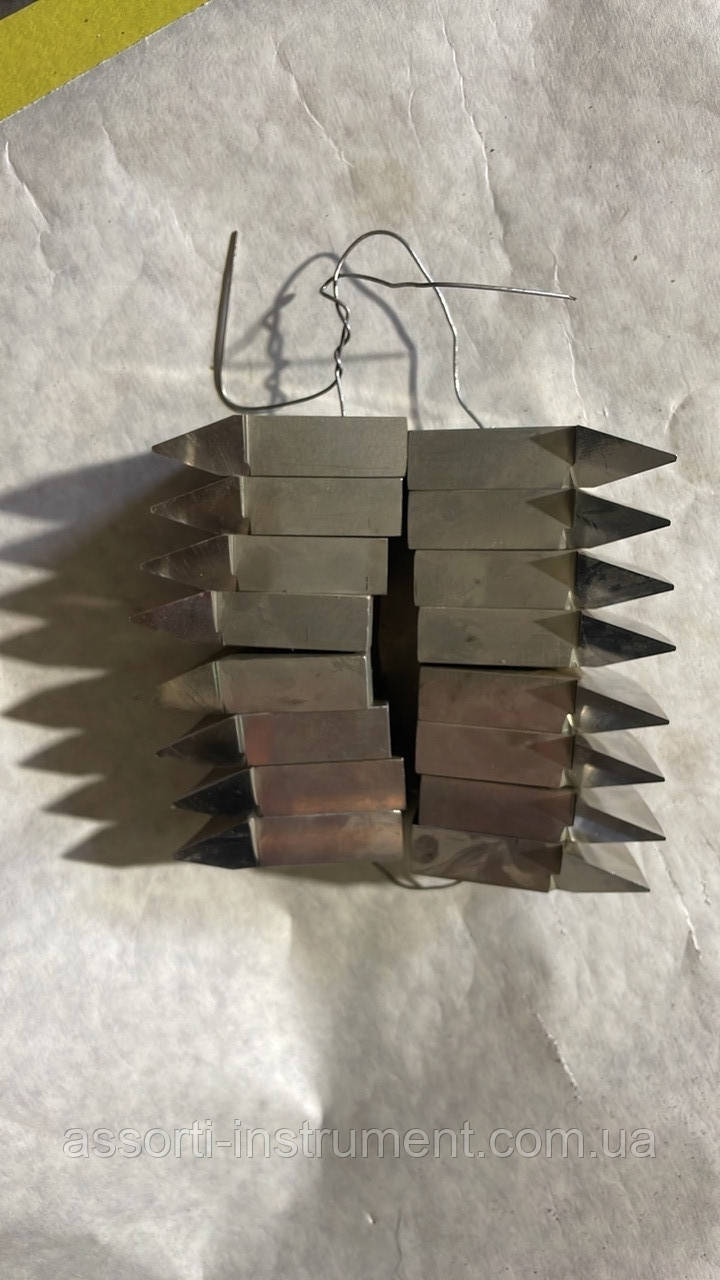

Комплект різців до зуборізної головки для нарізування конічних коліс з круговими зубцями 9" No7.5 S1.3 мм Р6М5К5 виробництва часів Ссер СІЗ ГОСТ15150-69 складається з 16 різців — 8 шт. зовнішніх і 8 шт. внутрішніх.
Зуборізний инструмент, металорізальний інструмент для оброблення зубчастих коліс, червячных и храпових коліс, шліцьових валиків и ін. деталей з зубами. В залежності от методу зубонарізування застосовують модульні дискові або пальцеві фрези (См. Фреза) и зуборізні головки для роботи методом копіювання, зуборізні гребінки, черв'ячні фрези, Долбяки, зубострогальні різці и різцеві головки для роботи методом обкачування.
Зуборізна головка застосовується для одночасного нарезания всіх впадин зубчастого колеса за кілька проходів. Профіль робочої частини кожного резца представляє собою копію западини між зубами. Такі головки виготовляються для оброблення зубчастих коліс з модулем от 2 до 6 мм і використовуються в масовому виробництві.
Конічні колеса з круговими зубцями нарізають зуборізними головками. Для збірних головок призначені комплектуючі різці зуборізні.
Різці для зуборізної головки поділяються на чисті та чорні, праві та ліві, зовнішні та внутрішні.
Зузорізна головка для оброблення конічних зубчастих коліс із круговими зубцями являє собою торцеву фрезу спеціального призначення.
Головки малих розмірів (до 80 мм) виготовляються цільними, великими (100-1000 мм) — збірними.
Залежно від характеру обробки зуборізні головки діляться на чорнові та чистові, правого та лівого обертання, односторонні; двобічні та тристоронні.
Односторонні головки мають або зовнішні різці для нарізування увігнутого боку зуба, або внутрішні — для нарізування опуклої сторони. У двосторонніх і тристоронніх різці чергуються.
Конічні зубчасті колеса з круговими зубцями обробляються тільки методом обкатування.
Основні | |
---|---|
Виробник | Інструмент |
Країна виробник | Україна |
Стан | Новий |
- Ціна: 10 000 ₴
