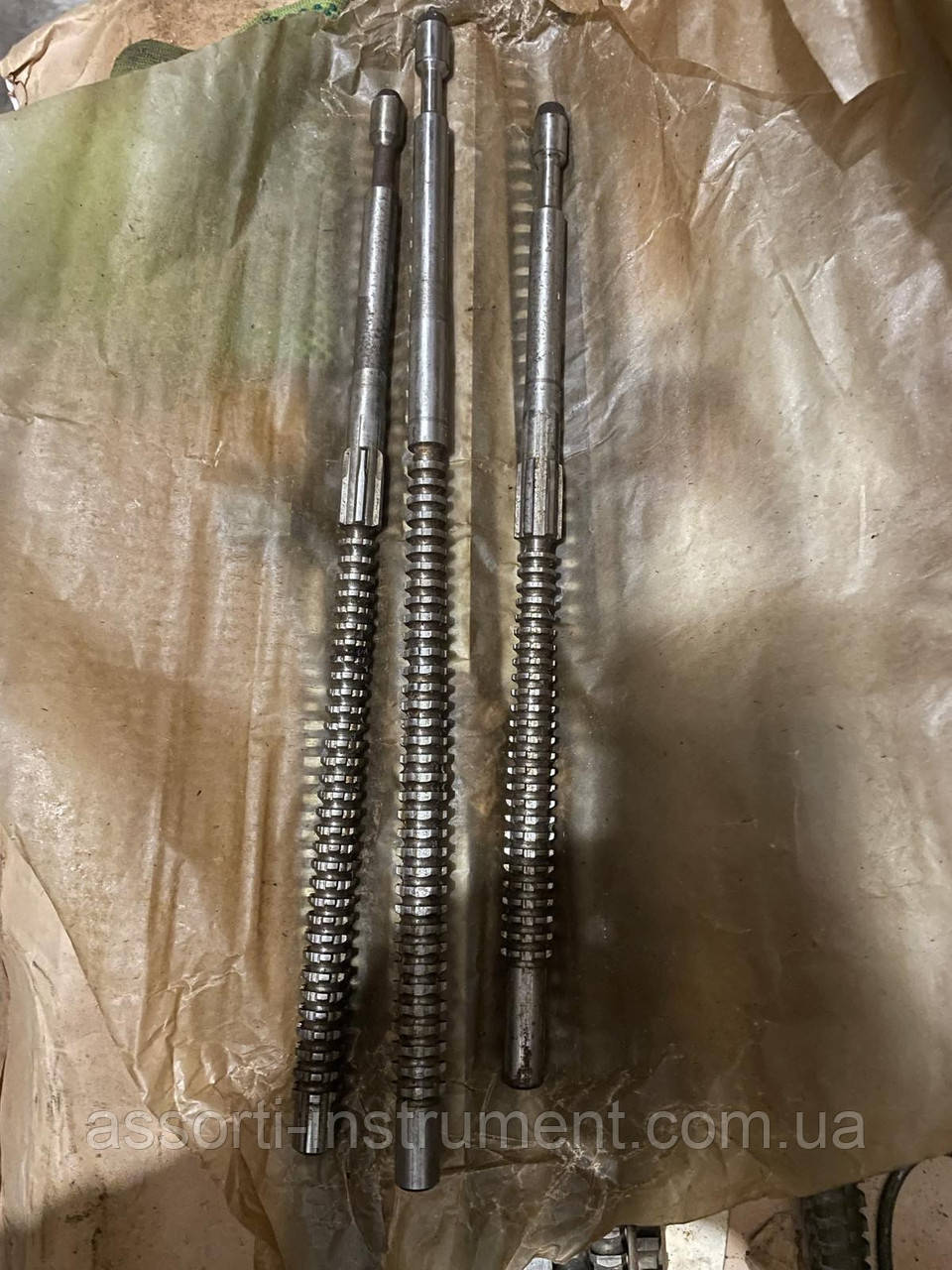

Протяжки для шестишліцевих отворів Д6х13х16А3 і 4 Р6АМ5 комплект із 3 штук (сср-НОВА!) 2Л53У-Р63 1П
16 000 ₴
- В наявності
- Код: ГОСТ24818-81
- +380 (99) 181-00-98
- +380 (93) 749-12-72
- +380 (97) 690-65-39
Протяжки шліцьові евольвентні для з'єднань із центруванням за зовнішнім і внутрішнім діаметрами в діапазоні модулів 1,0-5 мм (25-5 DP) завдовжки від 350-1600 мм у діапазоні діаметрів 12-130 мм;
Протяжки для шестишліцевих отворів Д6х1.3х16А3 і 4 Р6АМ5 комплект із 3 штук 2Л53У-Р63 1П
Протяжки евольвентні слугують для оброблення багатошлицевих отворів і пазів з евольвентним профілем шліців у перерізі, перпендикулярному осі протяжки. Такі протяжки можуть бути виготовлені й для зубчастих коліс із внутрішнім евольентним зачепленням.
Евольвентна протяжка з постійним кроком (відстань між різальними зубцями) називається одноконусний або лінійний. Це означає, що вершини евольдентних зубців лежать на одному умовному конусі. Евольвентні протяжки, у яких вершини зубців лежать на декількох умовних конушках, називаються багатоконусними.
Протяжки — це багатозубі високопродуктивні інструменти, за допомогою яких здійснюється обробка металу різанням (протягуванням), широко застосовується в серійному та масовому виробництвах.
Протяжки обробляють наскрізні отвори будь-якої форми, прямі або гвинтові канавки, зовнішні поверхні різноманітної форми, зубчасті колеса зовнішнього та внутрішнього зачеплення.
Протяжка — багатозубий інструмент; кожен подальший зуб протягувальні протяжки вище попереднього; рух різання прямолінійне та рідше — кругове. Протяжку закріплюють у повзунку верстата, і вона переміщається разом із ним. Під час роботи кругового протягування це переміщення здійснюється вздовж осі отвору.
Протяжки шліцьові призначені для оброблення шліцевих отворів.
Шліцьова протяжка — може мати різну кількість укріплених різців, з цієї причини
їх ділять на різновиди:
- Гострошлицевий — ГОСТ 28049-89; 50036-92; Р 50037-92 та інші.
- Евольвентний профіль — комбіновані двопрохідні ГОСТ 50038-92; виточка отворів перерізу 14-12 мм це ГОСТ 25157-82, виточка отворів перерізу 45-90 мм ГОСТ 25160-82; виточка отворів перерізу 15-90 мм ГОСТ 25158-82; 25159-82; комбіновані звичайні ГОСТ 50035-92; 28050-89.
- Шестишлицьовий - ГОСТ 25970-83; 25969-83
- Восьмишлицьовий профіль прямобокового типу ГОСТ 25971-83; 25972-83
- Десятишлицьовий — ГОСТ24823-81; 24822-81; інструментальна сталь.
Протягування шліцьова застосовується у разі:
- нарізання шліців і шпонкових канавок;
- виготовленні нарізної вогнепальної зброї;
- калібруванні фігурних, циліндричних і багатогранних внутрішніх поверхонь (отворів);
- виробництві турбін для літакових двигунів;
- протягування складних за конфігурацією зовнішніх профілів.
Протяжки — це багатозубі високопродуктивні інструменти, за допомогою яких здійснюється обробка металу різанням (протягуванням), широко застосовується в серійному та масовому виробництвах.
Протяжки обробляють наскрізні отвори будь-якої форми, прямі або гвинтові канавки, зовнішні поверхні різноманітної форми, зубчасті колеса зовнішнього та внутрішнього зачеплення.
Протяжка — багатозубий інструмент; кожен подальший зуб протягувальні протяжки вище попереднього; рух різання прямолінійне та рідше — кругове. Протяжку закріплюють у повзунку верстата, і вона переміщається разом із ним. Під час роботи кругового протягування це переміщення здійснюється вздовж осі отвору.
Основні | |
---|---|
Виробник | Інструмент |
Країна виробник | Україна |
- Ціна: 16 000 ₴
