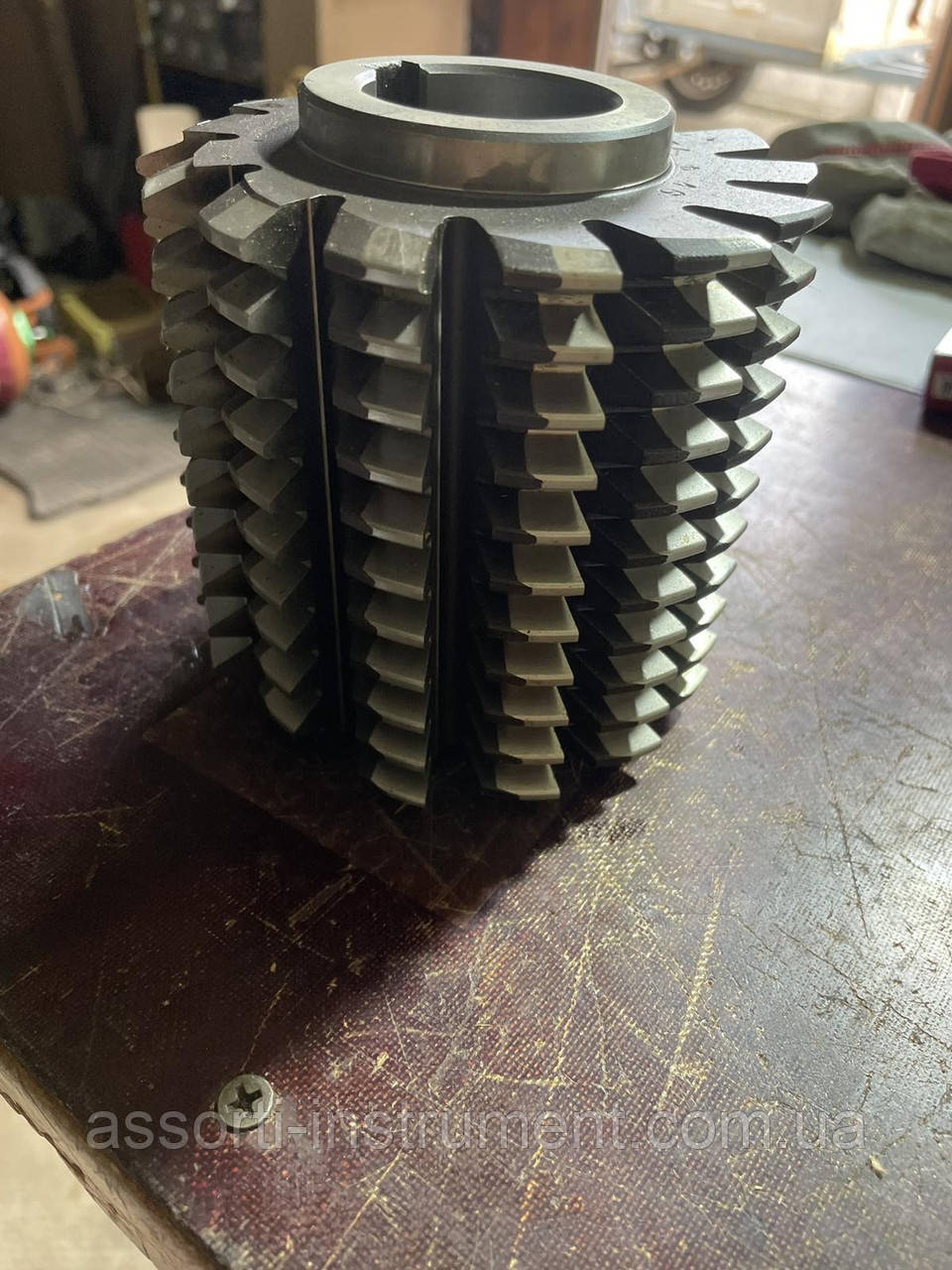

Черв'яні модульні фрези застосовуються для чорнового та чистового нарізування зубчастих коліс зовнішнього зачеплення з прямими та косими зубцями. Вони виготовляються цілісними та зі вставними зубами.

Фрези черв'ячні для шліцьових валів із прямоковим профілем ГОСТ 8027-86
Фрези призначені для нарізування зубців на валах зубчастих (шліцевих) з'єднань із прямобовим профілем;
випускаються правозахідними з лівим напрямком гвинтових стружкових канавок; виготовляються такі типи:
1 — для оброблення шліцевих валів із центруванням за зовнішнім діаметром; 2 - для оброблення шліцьових валів з
центруванням за внутрішнім діаметром; класів точності А, В і С.

Характеристики

Фрези черв'ячні модульні

Черв'яні фрези — це багатолезовні інструменти рейкового типу, що працюють за методом обкату. Вони виготовляються на базі черв'яка, у якому для утворення зубців прорізані стружкові канавки. Під час перетину з витками черв'яка вони утворюють передню поверхню у формі рейки. Задні кути на зубцях створюються, зазвичай, затилізаціям, що полегшує переточку фрези в процесі експлуатації. Оскільки рейки розміщені на витках черв'яка, то під час обертання останнього різальних крайки зубців отримують не тільки рух навколо осі фрези, але й безперервне зміщення вздовж її осі. Отже, черв'ячна фреза є інструментом із конструктивним рухом обкату або інструментом із нескінченною рейкою, що міститься в зачепленні з нарізаним колесом.

Завдяки своїй універсальності, високій продуктивності та точності, черв'ячні модульні фрези є найпоширенішими зуборізними інструментами, що застосовуються в машинобудуванні для оброблення прямозубих, корозубів і шевронних циліндричних зубчастих коліс, а також для нарізування зубців черв'ячних коліс із різними типами зачеплення. Однією і тією ж фрезою цього модуля можна нарізати колеса з різною кількістю зубів, що неабияк скорочує кількість типорозмірів фрез. Завдяки безперервності процесу обката досягається висока продуктивність і точність коліс кроком. Оброблення ведеться на спеціальних зубофрезерних верстатах, що забезпечують обертання фрези та заготовки навколо своїх осей і рух подавання фрези вздовж осі нарізаного колеса.

Класи точності черв'ячних фрез

Черв'яні фрези виготовляються таких класів точності:

- клас ААА та АА (прецизійні);

- клас А, В, С і Д (обсягого призначення);

- 5-9 ступенів точності для нарізування коліс.

Фрези поділяються:

• за кількістю заходів черв'яка — на один- і багатозахідні;
• у напрямку витків — праві (для нарізування прямозубих і правозахідних коліс) і ліві (для нарізування однойменних косозубих коліс);
• за способом кріплення — насадні та хвостові (для черв'ячних коліс);
• за конструкцією — суцільні та збірні;
• за технологією виготовлення — з нешліфованими та шліфованими поверхнями зубів.

Фрези черв'ячні для нарізування шліцевих валів із прямоковим профілем

ГОСТ 8027-86

Фрези черв'ячні для нарізування шліцевих валів із прямоковим профілем використовують для нарізування зубців на валах зубчастих (шліцевих) з'єднань із прямобовим профілем.

Фрези черв'ячні для нарізування шліцьових валів з евольвентним профілем

ГОСТ 6637-80

Фрези черв'ячні для нарізування шліцьових валів з евольвентним профілем використовують для оброблення зубчастих (шліцевих) валів з евольвентним профілем.

Черв'яні фрези для нарізування зубців зірочок

ГОСТ 15127-83

Черв'яні фрези для нарізування зубців зірочок використовуються для нарізування зубців зірочок до однорядних і багаторядних приводних роликових і втулкових ланцюгів.

Черв'яні фрези для циліндричних зубчастих коліс з евольвентним профілем

ГОСТ 9324-80

Черв'яні фрези для оброблення  циліндричних зубчастих коліс з евольдентним профілем із вихідним контуром за ГОСТ 13755. До 10-го модуля черв'ячні фрези зазвичай виконуються цілісними з основними розмірами, прийнятими за ГОСТом. Фрези більших модулів виготовляються збірними.

Фрези черв'ячні дрібномодульні

ГОСТ 10331-81

Фрези черв'ячні дрібномодульні використовують для циліндричних зубчастих коліс з евольвентним профілем із модулем від 0,15 до 0,9 мм, з вихідним контуром за ГОСТ 9587-81.

Наша компанія пропонує фрози черв'ячні модульні з наявності на складі та під замовлення відповідно до ГОСТів зі швидкорізальних сталей Р6М5 і Р18.
