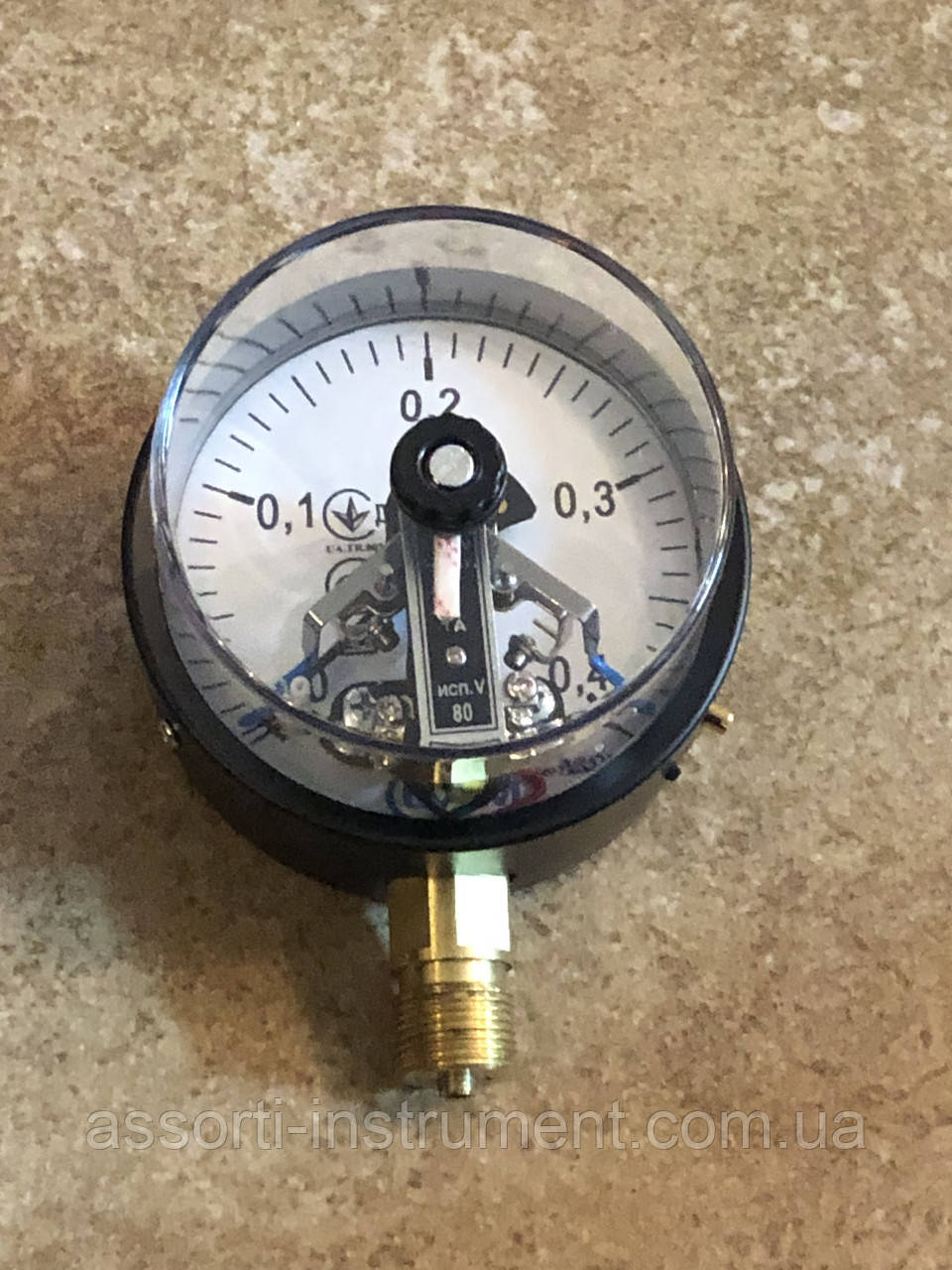

Електроконтактний сигналізувальний манометр 1,6 кгс/см2 (Атм) Ф160 мм М20х1,5 ДМ Cr 05160 (Склоприлад Україна)
2 000 ₴
- В наявності
- Код: UA.TR.113-0127-18
- +380 (99) 181-00-98
- +380 (93) 749-12-72
- +380 (97) 690-65-39
Манометр ДМ Cr 05160 призначений для вимірювання надлишкового тиску некристалізувальних рідин, пари, газу неагресивних до матеріалів деталей, що контактують із вимірюваним середовищем і сигналізації (замикання/розмикання електричних ланцюгів) у разі досягнення заданої межі тиску.
Вимірюване середовище має бути неагресивним, щодо мідних сплавів.
Для агресивного середовища застосовується серія приладів із неіржавкої сталі — групи: аміатичні; корозійностійкі.
Манометр ДМ Cr 05160 в Стандартним виготовленням виготовлений із таких матеріалів: корпус — зі сталі, скло — органічне, механізм і штуцер — латунний сплав.
Чутливий елемент приладу — трубка Бурдона. Вона реагує на зміну тиску.
Принцип дії манометра ДМ Cr 05160 ґрунтується на врівноваженні вимірюваного тиску силою пружної деформації трубчастої пружини, один кінець якої запань у тримач, а інший через тягу пов'язаний із трибко-секторним механізмом, що перетворить лінійне переміщення пружного чутливого елемента в круговий рух показує стрілки.
Манометр призначений для експлуатації в діапазоні від -40 до 150 °C.

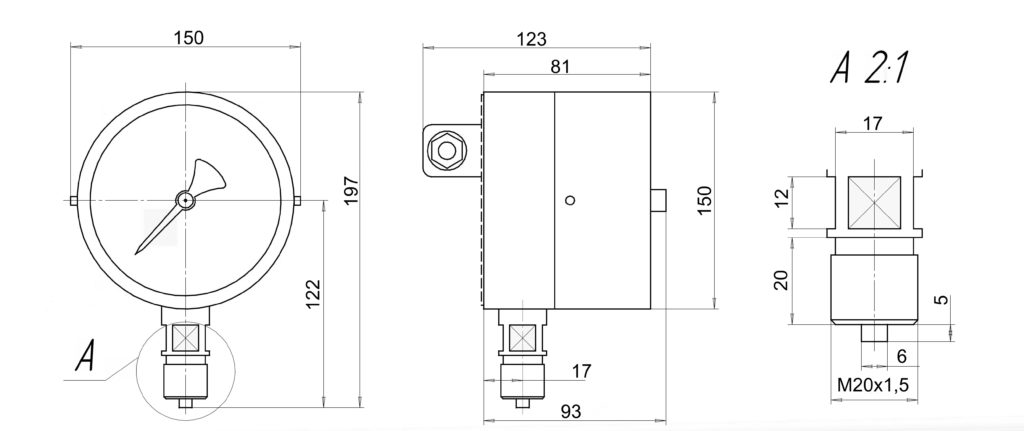

| Характеристики ДМ Cr 05160 | |
| Базове виготовлення корпусу | РШ, з фланцем |
| Діаметр корпусу, мм | 160 |
| Різь з'єднувального штуцера | М20х1,5 |
| Клас точності | 1,5 (1,0) |
| Ступінь захисту | IP 40 (IP 54) |
| Віброзахищеність за ГОСТ 12997-84 | N2 |
| Стійкість до кліматичних впливів за ГОСТ15150-69 | У2, але від -50 до +60 °C. |
| Діапазон вимірюваного тиску, МПа | Від 0 до 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 |
| виконання сигналізувального пристрою за ГОСТ 2405-88 | V (III, IV, VI) |
| Матеріал корпусу | Сталь |
| Штуцер, трубчаста пружина | Латунь, бронза |
| Трибко-секторний механізм | Бронза, латунь, неіржавка сталь |
| Стекло | Органічне |
| Середній термін експлуатації виробу | 10 років |
| Маса, не більш ніж | 3,5кг |
Варіанти виготовлення:
- Одиниці виміру можна замовити в: кПа, кгс/см2, бар;
- З демпфером
- З осьовим штуцером (ОШ);
- З радіальним штуцером (РШ);
- З переднім фланцем;
- З заднім фланцем;
- виконання сигналізувального пристрою (III; IV; V; VI).
Аналоги за характеристиками: ДМ2005ф, ДМ2005 Cr, ДМ Cr 05160.
| Основні | |
|---|---|
| Виробник | Склоприлад |
| Країна виробник | Україна |
| Тип | Трубчастий |
| Призначення | Загальнотехнічний |
| Середа виміру | Рідина/Пар/Газ |
| Одиниця виміру | МПа |
| Мінімальний діапазон | 1.5 |
| Захист обладнання від води і пилу IP | IP40 |
| Мінімальна робоча температура | -50 °С |
| Максимальна робоча температура | 60 °С |
| Діаметр корпусу | 160 мм |
| Вага | 0.9 кг |
- Ціна: 2 000 ₴
