Клапан відсічення газу MAGNUM SSVA (12 В, 24 В, 36 В, 220 В-виробництво Китай)

Відсікач газу    12v

                               24v

                               36v

                               220v

Максимальний тиск 8 bar

• • Виробник

    Magnum

  • Країна виробник

    Китай

Електромагнітний клапан газу MAGNUM DC-12V призначений для відсічення/вмикання подавання газу в зварювальних пристроях.
Корпус клапана виготовлений із латуні, за потреби легко розбирається й чиститься.
Електромагнітна котушка має на корпусі пелюстковий контакт, пов'язаний із латунним корпусом клапана, але ізольований від обмотування електромагнітного й за потреби може бути з'єднаний із корпусом (заземленням) апарата. На вході клапана є фільтр грубого очищення.
Може бути закріплений як на задній стінці, так і на днищі пристрою двома різними способами.

Живлення клапана DC 12V ( постійний струм)

Максимальний тиск 8 bar

Відсікач газу MAGNUM  DC-24V

Електромагнітний клапан газу призначений для відсічення/вмикання подавання газу в зварювальних пристроях.
Корпус клапана виготовлений із латуні, за потреби легко розбирається й чиститься.
Електромагнітна котушка має на корпусі пелюстковий контакт, зв'язаний із латунним корпусом клапана, але ізольований від обмотування електромагнітного й за потреби може бути з'єднаний із корпусом (заземленням) апарата.На вході клапана є фільтр грубої очищення.
Може бути закріплений як на задей стінці, так і на днищі пристрою двома різними способами.
Напруга живлення від постійного струму — 24 В (роботоздатність зберігається під час живлення від 22 до 50 вольтів)
Максимальний робочий тиск — 8 bar (8 кг/см2 = 8атм.)
Розмір (довжина/ширина/висота) 65/25/65

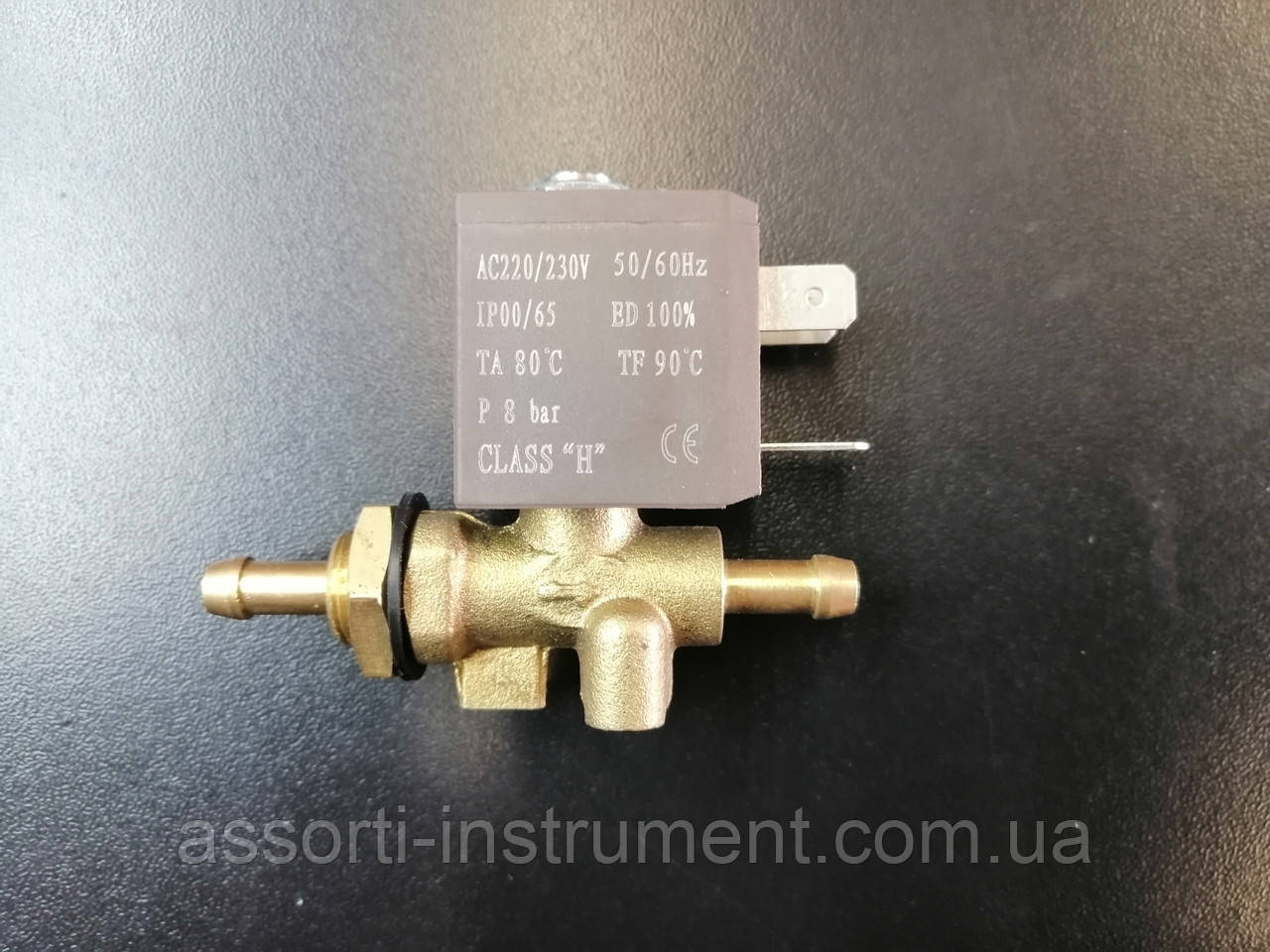

Клапан відсічення газу для напівавтомату 220 В (AC). Ставиться клапан відсічення газу на інверторні або трансформаторні зварювальні напівавтомати MIG. Газовий клапан, слугує для увімкнення та вимкнення подавання газу в зварювальному напівавтоматі. Живлення клапана AC 220V 50/60Hz Максимальний тиск 8 bar. Виготовлений газовий клапан із латуні, також бувають вироблення на 12 В,24 В, 36

Вибираємо відсікач газу для напівавтомату. Завдання клапана в конструкції зварювального напівавтомата регулювати необхідне подавання та перекриття захисного газу (аргон, вуглепа, суміш газів) для формування зварювального шва. Будь-якому досвідченому зварнику знайома ситуація, коли «багаючий» електроклапан з якоїсь причини припиняє подавання вуглепки. Зварювальний натискає пальцем на кнопку пальника, але ефекту немає — газ не надходить. Термінова потрібна заміна. Хтось тримає такий пристрій завжди на складі, хтось вирішує його купити лише після виходу з ладу. Характеристики та конструкція. Газові клапани для зварювального напівавтомата відрізняються за типом напруги, що надходить на нього, і мають показник: 36В. Корпус, на якому кріпиться знімне реле з кількома пелюстковими контактами (легко розбирається, чиститься і продувається). З двох боків корпусу розташовані вхідний і вихідний штуцер під шланг 6 мм або 9 мм. Кріплення здійснюється двома способами: через гайку на одному зі штуцерів (для цього в бічній стінці корпусу свердлиться отвір); через два отвори з внутрішньою різзю в корпусі клапана вуглекислоти (таким чином його фіксують на днищі апарата). Призначення відсікача газу для напівавтомату. Перед початком процесу зварник відкриває вентиль балона з вуглекислим газом або зварювальною сумішшю. Вуглекислота проходить через регулятор тиску шлангами доходить до напівавтомату, входить до корпусу та зупиняється перед клапаном відсічення. Котушка з дротом встановлюється в механізм подавання. Кінчик дроту вводять у подавальний канал, містять подавання і протягують його до виходу з токознімного наконечника. Сопло пальника утримується на відстані 10-15 см від поверхні заготівки та натискається кнопка для збудження дуги. Спрацьовує клапан відсікач газу та в зону зварювання надходить вуглекислоти, що створює захисну хмару. Через невеликий проміжок часу (цей показник на деяких моделях напівавтомата регулюється) туди ж спрямовується дріт. Якщо газ попередньо не випустить, то дріт без захисту просто пережується, перегорить і прилипне до деталі. Після закінчення зварювання кнопка пальника натискається ще раз. Ролики та шестерні механізму подавання зупиняються й не рухають дріт вперед, перестає й надходити напруга. А вуглекислотильний клапан напівавтомату ще кілька секунд подаватиме газ і лише потім вимкнеться. Розплавлений метал шва вимагає захисного середовища від шкідливого впливу газів з атмосфери ( поки не охолоне до певної температури).
