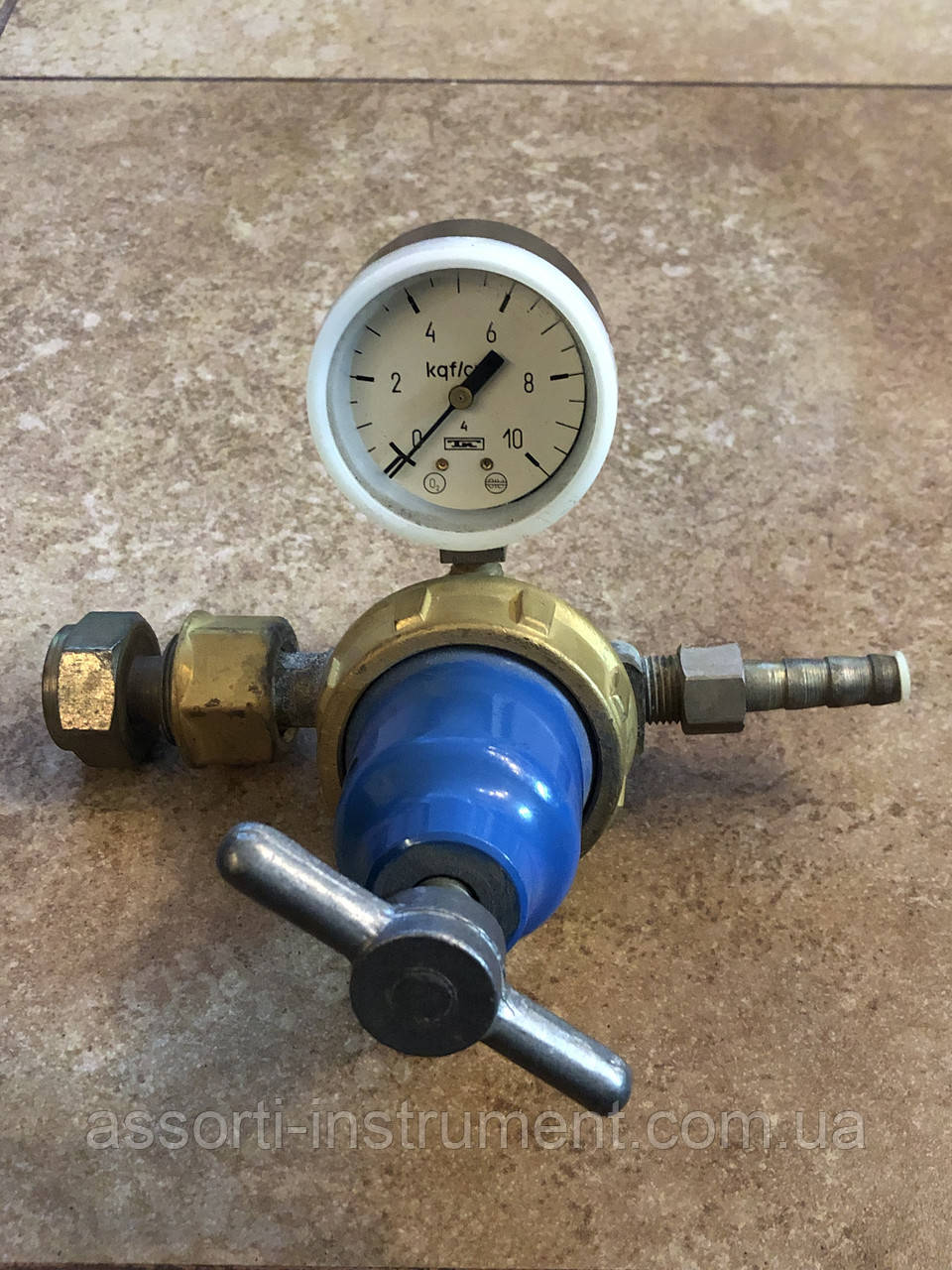

Редуктор газовий мережевий кисневий СКО-10-2 часів спр НОВИЙ (регулятор витрати O2)

Матеріал

Опис СКО-10-2

Редуктор мережевий газовий одноступеневий призначений для зниження тиску кисню, що надходить із газорозподільного трубопроводу, і автоматичного підтримання заданого робочого тиску постійним у разі різних видів газоламного оброблення металів: зварювання, різання, паяння, газотермічного напилення покриттів.

Редуктор має:

Редуктор ОКП 36 4571 випускається за ГОСТ 13861.

Редуктор випускаються для кисню — СКО-10-2.

Редуктор може використовуватися для повітря та інших неагресивних газів.

У камері робочого тиску редуктора встановлений манометр за ГОСТ 2405.

Для редуктора встановлюється тип кліматичного виконання УХЛ4 або Т4 за ГОСТом 15150, але для роботи в інтервалі температур от минус 25^о до плюс 50^о С.

Приклад умовного позначення редуктора СКО-10-2 під час замовлення:

«Редуктор мережевий кисневий одноступеневий СКО-10-2 УХЛ4".

Технічні характеристики СКО-10-2

Редуктори мережеві газові одноступеневі:

СКО-10-2, САО-10-2,

Спосіб — 6-2, СМО-35-2.

Зразок паспорт 173-0000 ПС

НАЗНАЧЕНИЕ

Редуктори мережеві газові одноступеневі призначені для зниження тиску газу, що надходить із газорозподільного трубопроводу й автоматичного підтримання заданого робочого тиску постійним.

Редуктори призначені для газів:

кисню — СКО-10-2;

ацетилену — САО-10-2;

пропану — СПО-6-2;

метана — СМО-35-2.

Редуктори виготовляються за ГОСТом 13861.

Для редукторів встановлюється тип кліматичного виконання УХЛ 4 за ГОСТом 15150, але для роботи в інтервалі температур від мінус 25⁰ до плюса      50⁰ З для ацетилену та кисню, а для пропану та метану — від мінус 15⁰ до плюс 45⁰ С.

КОМПЛЕКТНІСТЬ

Редуктор у зібраному вигляді                          1

Паспорт (данний)                                          1

Примітка. Допускається прикладати окремо (в загальному пакованні) регульований гвинт (маховичок).

 ОСНОВНІ ПАРАМЕТРИ І РОЗМІРИ

Дорогоцінні метали у виробі не застосовуються.

Технічні параметри редукторів під час роботи на проміжних режимах визначаються за ГОСТом 13861.

УСТРІЙСТВО І ПРИНЦИП РОБОТИ

Принциповий пристрій редукторів і спосіб приєднання їх до джерела живлення газом показані на малюнку.

Рис. Редуктори мережеві газові одноступеневі.

1-манометр;

2- диск натискний;

3 штовхач;

4- гвинт регулює;

5- мембрана;

6-клапан редукувальний;

7-фільтр;

8-гайка накидна.

А -камера високого тиску;

В — камера робочого тиску.

Приєднання редукторів: D-різь М27х1,5; d- М16х1,5 для СКО-10-2;

D-різь М27х1,5-ліва; d- М16х1,5- ліва для САО-10-2, СПО-6-2, СМО-35-2

Редуктор приєднується до джерела живлення газом (трубопровід) накидною гайкою з різзю D.

Газ, пройшовши вхідний фільтр, потрапляє в камеру А високого тиску.

Зниження тиску газу в редукторі відбувається через одноступеневого розширення його під час проходження через проміжок між сідлом і клапаном у камеру робочого тиску (В).

Під час обертання регульованого гвинта (маховичка) за годинниковою стрілкою зусилля натискної пружини передається через мембрану та штовхач на редукувальний клапан. Останній, переміщаючись, відкриває прохід газу через утворений проміжок між клапаном і сідлом у камеру робочого тиску В.

У камерах робочого тиску редукторів встановлені манометри по   ГОСТ 2405. На редукторах можуть бути встановлені інші манометри, технічна характеристика яких відповідає вимогам вищезгаданого стандарту.

УКАЗАННЯ МЕР БЕЗПЕЧНОСТІ

Під час експлуатації редуктора дотримуйтеся «Межовідомлювальних правил з охорони праці під час виробництва ацетилену, кисню, процесу напилення й газоплам'яного оброблення металів. ПОТ РМ-019-2001, «Межовідштовхувальні правила з охорони праці під час електро- та газозварювальних робіт. ПОТ РМ-020-2001», «Правила безпеки в газовому господарстві» і ГОСТ 12.2.008.

За наявності будь-якої несправності у редукторі негайно закрийте вентиль на магістралі, випустіть з редуктора газ.

Забороняється швидке відкривання вентиля під час подавання газу в редуктор.

Категорично забороняється підтягувати деталі або якийсь інший ремонт, якщо редуктор перебуває під тиском газу.

Приєднувальні елементи редуктора мають бути чистими, не мати слідів олив і жирів, а також не мати жодних пошкоджень.

Матеріали, які використовуються в конструкції, мають стійкість у середовищі газу, для якого призначені редуктори.

ПРАВИЛА ЕКСПЛУАТАЦІЇ

Перед приєднанням редуктора до газової магістралі зовнішнім оглядом переконайтеся в справності встановленого на редукторі манометра та наявності фільтра у вхідному штуцері.

Приєднавши редуктор до газової магістралі, встановіть робочий тиск і перевірте герметичність з'єднання. Одночасно перевірте редуктор на самок. Для цього виверніть регульований гвинт (маховичок). Якщо за закритого вентилі після редуктора стрілка манометра показує збільшення тиску, то редуктор має самотек і його необхідно здати в ремонт. Наявність самопливу можна також перевірити обмиванням вихідного штуцера під час вивернутого гвинта, що регулює.

У зв'язку зі явищем релаксації необхідно перед запуском у роботу, а також не рідше одного разу на три місяці перевіряти герметичність сполучення манометра с корпусом редуктора. При порушення герметичності необхідно підтягнути нарізні з'єднання.

Після закінчення роботи закрийте вентиль магістралі та виверніть маховик (гвинт) редуктора до звільнення натискної пружини.
