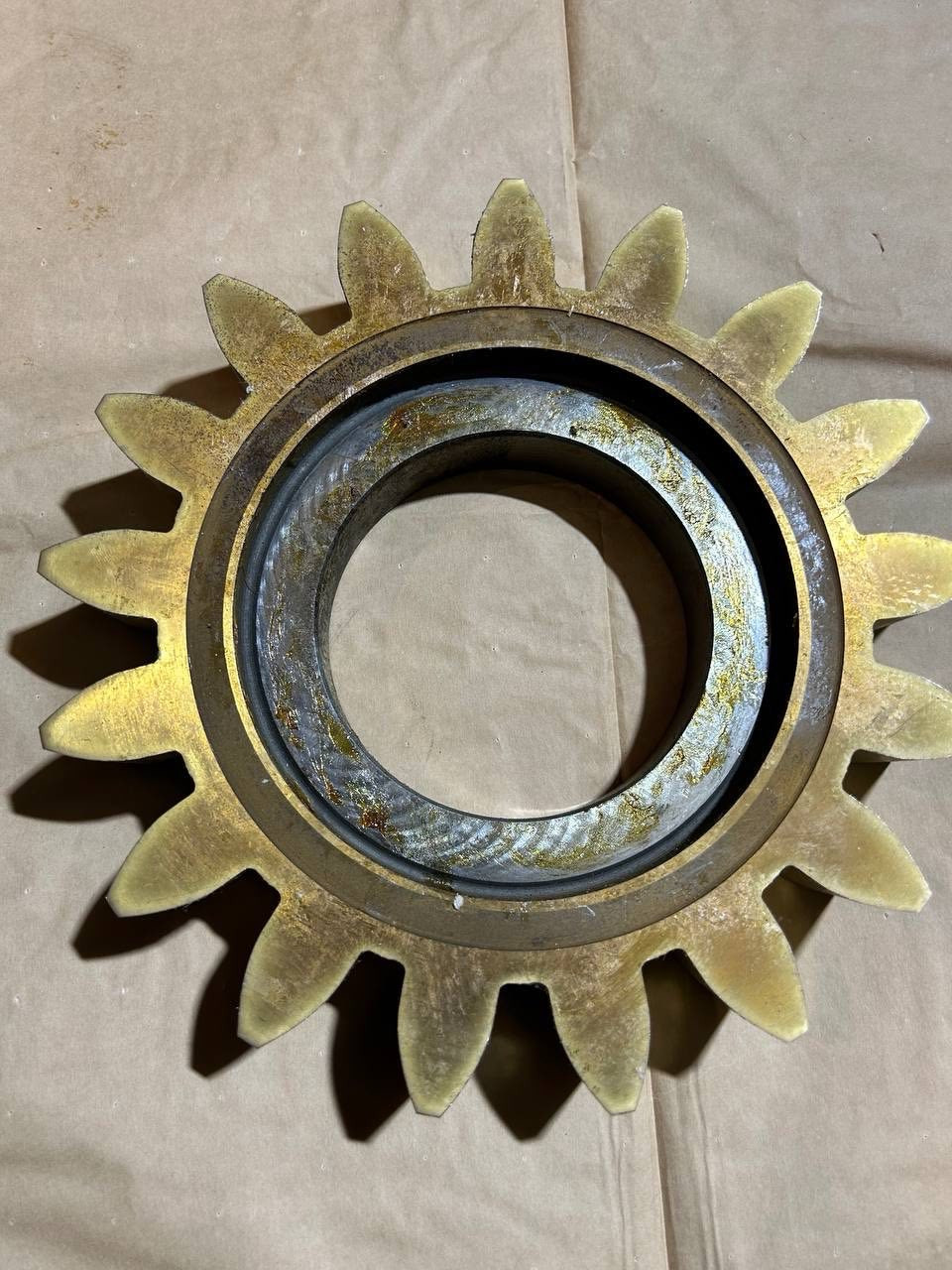

Борт дисковий зуборізний М12, Z-17, 20 градусів, Р6М5, клас точності А, СІЗ-91г. (200х101х6мм)
25 000 ₴
- В наявності
- Код: 2530-4013
- +380 (99) 181-00-98
- +380 (93) 749-12-72
- +380 (97) 690-65-39
Борбуки дискові та чашкові М 0,5 м1,м1,5 м2...-м12
Бортом дисковим нарізають колеса зовнішнього зачеплення або колеса внутрішнього зачеплення з великим діаметром.
Борбук зуборізний — інструмент для нарізування зубців циліндричних коліс методом огинання з відцентровою як окружність, що має прямолінійне або гвинтове зворотно-поступальний рух різання і як подавання — відносне обертання довбання та нарізаного колеса навколо їх осей.Довбочки зуборізні мають виготовлятися зі швидкорізальної сталі Р6М5 або Р18.
Технічні умови на довбанки зуборізні визначені такими ГОСТами:
1. Довблик ГОСТ 6762-79 ― «Довбочки зуборізні чистові для валів і отворів шліцевих з'єднань з евольвентним профілем». За цим ГОСТом виготовляються довбання дискові Класи точності А і В, довбання чашковий клас точності А і В і довбанки хвостові клас точності В.
2. Довблик ГОСТ 10059-80 — «Довбочки зуборізні чистові дрібномодульні». За цим Гостином виготовляються довбання дискові Класи точності АА, А і В,доладки хвостові клас точності А і В.
3. Борбук ГОСТ 9323-79 ― «Ліпки зуборізні чистові». За цим Гостином виготовляються довбання дискові прямозубі Класи точності АА, А і В, давності дискові косози Класи точності А і В, довбання чашковий клас точності АА, А і В, довбання хвостові прямозубі клас точності А і В,доладки хвостові косозиби клас точності В.
Характеристики та опис
-
Основні
-
Виробник
СІЗ
-
Тип
Дисковий
-
Клас точності
А
-
Кількість зубів
17
-
Тип зуба
Прямий
-
Угол зуба
20 °
-
Стан
Нове
-
-
Діаметри кілочків
-
Діаметр основного кола
200 мм
-
Діаметр отвору
101 мм
-
Долбяк — різальний інструмент, вигляд різця, призначений для довбання (під час робіт на відповідних станках).
Борбук має вигляд зубчастого колеса, що забезпечується елементами з відповідним заточуванням. Борбук виготовляється зі швидкорізальної сталі Р6М5 і Р18.
Основні типи довбиків ГОСТ 9323-79 :
- зуборізні дискові,
- зуборізні хвостові,
- зуборізні чашкові.
Борт дисковий зуборізний М12, зубів Z=17, кут заточування 20 градусів, матеріал Р6М5, клас точності А, СІЗ-91г. розмір — 200 мм х 101 мм х 6 мм, вага 4 кг.
Інструмент складського зберігання.
Основні атрибути | |
---|---|
Стан | Новий |
Виробник | Промсіз |
Країна виробник | Україна |
Обробка матеріалу | Сталь |
Конструкція | Збірна |
Матеріал ріжучої частини | Твердий сплав |
Діаметр робочий | 200 мм |
Кут заточування | 20 град. |
Радіус | 50.5 мм |
Користувальницькі характеристики | |
Тип | Дисковий |
- Ціна: 25 000 ₴
