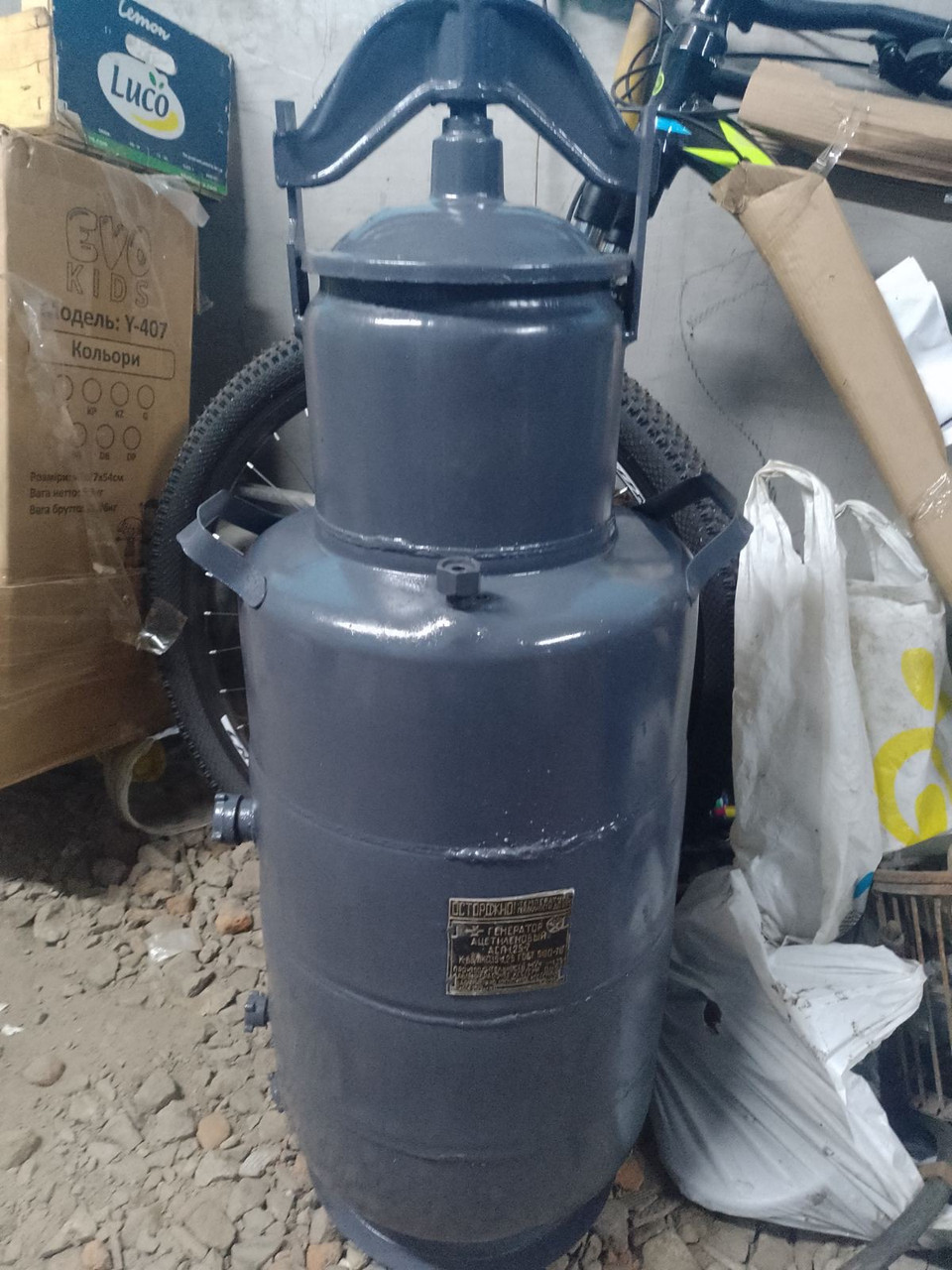

Генератор ацетиленовий АСП-1,25-7

ПАСПОРТ

на генератор ацетиленовий АСП-1,25-7 (К-ВВ-ПК-0,15-1,25 ГОСТ 5190-78) 2015 364563 3201 ПС

Номер зміни...

1. ПРИЗНАЧЕННЯ ВИЗИВАННЯ І НОВИНИНА ПРО ПРИЙМАННЯ

1.1. Генератор ацетиленовий АСП-1,25-7 призначений для отримання газоподібного ацетилену з карбіду кальцію і води та застосовується для живлення ацетиленом апаратури газопламінного оброблення металів за температури довкілля від мінус 29,5 до плюс 40 град. С.

1.2. Генератор АСП-1,25-7 і затвор ЗСН 1,25 виготовлені, випробувані, піддані консервації та упаковані відповідно до ТУ 26-05-503-80 і визнані придатними до експлуатації.

Контролер (Штамп ОТК)

Рис. 1.

1—корпус; 2 -кришка; 3-гвинт; 4- траверса; 5-пружина; б - мембрана 7-кошик; 8-піддон; 9-патрубок; 10-трубка переливна; 12, 13 — штуцери зливу; 14-корок; 15—затвор; 16-клапан запобіжний 17-вентиль; 18-манометр; 19-теплозахисний чохол; 20-ковпачок; 21-вставка теплорозподільна.

2. ОГЛЯДНІ ПОКАЗАННЯ

2.1. Перед введенням генератора в експлуатацію:

— перевірте комплектність постачання;

— розконсервуйте генератор;

— призначте обличчя, відповідальне за технічний стан генератора.

3. ТЕХНІЧНА ХАРАКТЕРИСТИКА

3.1. Основні параметри та розміри генератора відповідають зазначеному в таблиці:

4. КОМПЛЕКТ ПОСТАВКИ

4.1. До комплекту постачання генератора входить:

Генератор ацетиленовий АСП 1,25-7 — 1 шт.

зокрема:

Затвор ЗСН-1,25 ТУ 26-05-504-80-1 шт.

Клапан запобіжний КПА-1,25-77 ТУ 26-05-472-77 — 1 шт.

Вентиль В А-1,25-77 ТУ 26-05-473-77 — 1 шт.

Манометр — 1 шт.

Прокладки гумові під манометр, клапан, вентиль — 3 шт.

Кожух 2015 502422 0902 або чохол ЮЖН 305166 0001 (для районів із холодним кліматом) — 1 шт.

Ковпачок 2015 409949 3002 (для районів із холодним кліматом) — 1 шт.

Експлуатаційна документація:

Паспорт 2015 364563 3201 ПС (данний) — 1 екз.

Запасні частини:

Мембрана ВФ 3414-03-003 — 1 шт.

Кулька 2015 403711-0201 — 1 шт.

Інструменти:

Виштовхувач 2015 402311 0901 — 1 шт.

5. УСТРІЙСТВО І ПРИНЦИПИНА РОБОТИ

5.1. Пристрій генератора див. рис. 1. Карбіда кальцію, що утворюється внаслідок реакції, з водою, ацетилен по трубці 10 надходить у промивач, барботуючи через шар води, охолоджується, промивається і через вентиль 17 і затвор 15 надходить на споживання.

Для збільшення тепловідведення з зони реакції, для використання шматків карбіду кальцію розміром від 2 до 25 мм,

кошик укомплектований хрещатою вставкою.

Тиск ацетилену впливає на мембрану, забезпечуючи переміщення кошика вгору, зменшення замочки карбіду, обмеження вироблення ацетилену та зменшення тиску.

У разі зниження тиску ацетилену кошика переміщається вниз і відбувається замочка карбіду.

У разі підвищення тиску ацетилену вода з газоутворювача надходить у витікач, у такий спосіб зменшується замочка карбіду. У разі зниження тиску ацетилену вода знову займає колишній об'єм. У разі підвищення тиску в генераторі вище допустимого спрацьовує клапан 16, випускаючи ацетилен в атмосферу.

5.2. Затвор (поз. 15) призначений для запобігання генератору від проникнення в нього вибухової хвилі ацетиленокислотного полум'я, а також від проникнення повітря та кисню з боку споживання.

Пристрій затвора див. рис. 2

Ацетилен надходить через штуцер 8 у корпус 1, підіймає, клапан 6 до зіткнення з мембраною-4 і за «петлевим каналом», який розміщений у корпусі 1 у формі отворів, з'єднаних пазами на торцях корпусу та ущільнених мембраною 4 і прокладкою 5, через отвір у мембрані 4 і ніпель 7 надходить на споживання.

У разі зворотного перетоку кисню або повітря з боку споживання, клапан 6 і кулька 12 перекривають вхідні отвори затвора, запобігаючи проникненню кисню або повітря в генератор.

У разі зворотного удару ацетиленово-кисневе полум'я пройшовши «петлевий канал» корпусу, локалізується в об'ємі між клапаном 6 і мембраною 4. Для запобігання затвору та вентилю від замерзання в них конденсату під час експлуатації генератора в умовах мінусових температур слугує теплозахисний кожух 19 і ковпачок 20 (мал. 1).

Примітка: У генераторі деякі вузли можуть бути модернізовані заводом-виробником, що не вплине на технічну характеристику та роботу генератора.

6. УКАЗНАННЯ МЕР БЕЗПЕЧНОСТІ

6.1. Генератор призначений для роботи на відкритому повітрі або під навісом.

6.2. Підприємство, що експлуатує генератор, зобов'язане заповнити паспорт ацетиленового генератора та скласти інструкцію з експлуатації та техніки безпеки. Інструкція має бути складена на основі технічної характеристики генератора (паспорта) з урахуванням умов експлуатації генератора на підприємстві та вимог «Правлін техніки безпеки та виробничої санітарної системи під час виробництва ацетилену, кисню та газоплемінного оброблення металів», затверджених рішенням Презідіуму. ЦКспілкування робочих машинобудування 2 квітня 1963 року. Інструкція ведеться головним інженером підприємства.

6.3. Забороняється:

6.3.1. Робота генератора біля місць засмоктування повітря

вентиляторами та компресорами, у приміщеннях, де можливе виділення речовин, що утворюються з ацетиленом самозривні суміші (наприклад, хлору) або легкозаймистих речовин (сери, фосфору та ін.), а також на друкуваних і ремонтованих судах на стапелях, набережних і в доках

6.3.2. Робота генератора без затвора, клапана та манометра

6.3. Для відігрівання генератора в зимову пору застосовувати відкрите полум'я, розпечений метал, електричні нагрівальні прилади тощо, також склеювати лід і підносити судини, нагріті на відкритому вогні.

6.3.4. Відкривати кришку та виймати кошик із гарячим карбідом, що не розкладається. Це може бути зроблено тільки після охолодження генератора не менш ніж 2-3 години та скидання тиску випуском ацетилену через клапан або вентиль

6.3.5. Розбирати закрив ЗСН-1,25. Дозволяється тільки за мене кульки поз. 12 рис. 2.

6.3.6. Застосування металевого інструменту з гострими крайками для виштовхування клапана із сідла затвора.

6.4. Очищення кошика від іла виробляєте тільки шкребками з нехитрого матеріалу.

6.5. Не рідше одного разу на рік технічна місія підприємства має проводити огляд генератора. У разі виявлення несправностей подальша експлуатація генератора припиняється.

7. ПОДГОТОВКА К РАБОТЕ

7.1. Після розконсервації генератора:

— встановіть у вузол кришки 2 мембрану 6, закріпіть кошик 7 гайками із шайбою (див. рис. 5);

— встановіть на генератор закрив, вентиль, клапан, манометр, а за потреби — теплозахисний кожух із ковпачком;

— проведіть пневматичне випробування генератора на щільність сполук під тиском 1,5 кгс-см2.

7.2. Зніміть із генератора кришку 2 і від'єднайте піддон 8 від кошика 7 (рис. I)

7.3. Залийте воду в генератор до рівня контрольного штуцера 3, що слугує одночасно і для зливання води, потім встановіть на штуцер корку.

7.4. Завантажте карбід кальцію (не більш ніж 3,7 кг у суху та очищену від іла кошик так, щоб шматки карбіду кальцію дрібної грануляції разом із хрестоподібною вставкою були від торця кошика на відстані 30-50 мм і перекрилися на довжину карбідом кальцію грануляції 25-80 мм.

7.5. Встановіть піддон на кошик 7.

8. ПОРЯДОК РАБОТЫ

Шахад Опустіть завантажений карбідом кошик 7 у горловину й ущільніть кришку 2 за допомогою траверси 4 і гвинта 3.

Лиходій відчиніть вентиль 17. Відтягніть важіль клапана 16 для запобігання прилипанню мембрани, а потім відпустіть його

Низка Продуйте ацетиленом шланги та зварювальний інструмент упродовж 1 хв

Лиходія після повного розкладання Карбіду кальцію проведіть перезаряджання генератора:

— скиньте залишок ацетилену в атмосферу, вийміть кошик, помийте водою та висушіть його без застосування відкритого вогню;

— злийте мул і воду;

— промийте корпус генератора;

— підготуйте генератор і зробіть його пуск згідно з п. п. 7.2, 7.3, 8.1, 8.2, 8.3

8. 8. Після закінчення роботи промийте кошик, газоутворювач і промивач від іла, злийте конденсат зі шланга встановіть кришку 2 на генератор і ущільніть її, а за температури довкілля нижчої від 0 град, зніміть із генератора вентиль, закрив і через вхідні штуцери продукту їх для видалення конденсату.

Примітка: 1. Допускається переносити генератор в зарядженому стані у вертикальному положенні, уникаючи поштовхів, струшування.

2. За мінусових температур довкілля перед запуском генератора в роботу вентиль і закрив має бути попередньо відігріті до плюсових температур без застосування відкритого вогню.

9. РЕГУЛЬОВАНІ І НАСТРІЙКА

9.1. Під час регулювання клапана 16 відповідно до 3.3

— вийміть вісь важеля, зніміть важіль і шайбу, відверніть і зніміть контргайку й обертаючи регулювальну гайку, встановіть початок випуску газу під час тиску 1,5 плюс мінус 0,2 кгс-см2;

— випускаючи газ через клапан, переконайтеся, що Він припиняє випуск газу за тиску 1,35 плюс мінус 0,2 кгс-см2, після чого загорніть контргайку, одягніть шайбу та важель і вставте вісь важеля. Про виконане регулювання внесіть запис у таблицю.

10. ПОМІЖНІ НЕІСПРЯВОСТІ І МЕТОДИ ІХ ЗБЕРІГАННЯ

11. ТЕХНІЧНЕ ОБСЛУЖЕННЯ

11.1. Не рідше двох разів на місяць прочищайте трубку 10 і штуцери латунним або алюмінієвим прутком.

11.2. Періодично перевіряйте мильною водою щільність роз'ємних з'єднань.

11-3. Не рідше одного разу на рік проводьте гідравлічне випробування корпусу генератора на міцність під тиском 2,5 ктс-см2. Випробування проводити без затвора, клапана, вентиля з витримкою під тиском упродовж 5 хвилин. Після гідравлічного випробування має бути проведено пневматичне випробування з'єднань генератора на щільність під тиском 1,5 кгс-см2 зі змачуванням з'єднань мильною водою або зануренням генератора у воду. Випробування проводити без затвора та клапана.

11.4. Не рідше одного разу на рік має бути проведено пневматичне випробування закрива на щільність з'єднань, Пневматичне випробування проводити в такий спосіб: гасити штуцер виходу газу, а через штуцер входу подати газ тиском 1,5 кгс-см2;

змочити з'єднання затвора мильною водою. У разі відсутності зростання бульбашок газу затвор вважається витриманим випробуванням.

12. ПРАВИЛА ЗБЕРІГАННЯ І ТРАНСПОРТУВАННЯ

12.1. За потреби тривалого зберігання на складі, генератор ретельно промийте та висушіть. Порушені місця покриття генератора та затвора підфарбуйте.

Кошик генератора ретельно промийте, підфарбуйте мул і покрийте мастилом. Затвор, вентиль, клапан зніміть із генератора, оберніть поліетиленовою плівкою або водонепроникним папером і укладіть у корпус генератора.

Усі нарізні з'єднання покрийте мастилом ПВК за ГОСТ 19537-83. Заглуште отвори.

Зберігайте генератор у закритих приміщеннях із природною вентиляцією!

12.2. Генератор транспортується будь-яким різновидом транспорту та на будь-які відстані.

13. ГАРАНТІЙНІ ОБ'ЄДНОСТІ

УВАГА!

На генератор АСП-1,25-7 замість манометра може встановлюватися індикатор середнього тиску ацетилену ІД-1,5 Індикатор призначений для визначення наявності тиску в робочому діапазоні.

Індикатор середнього тиску ацетилену ІД-1,5 має параметри:

визначений тиск, МПА (кгс-см2); робоче відповідає виходу штока (зеленого кольору) — 0,01-0,15 (0,1-1,5); найбільше допустиме (відповідає виходу штока червоного кольору) — 0,15 плюс 0.0222 (1,5 + 0,22)

Застосунок паспорта

2015 364563 3201 ПС

УСТРІЙНІСТЬ І ВСТАНОВЛЕННЯ ІНДИКАТОРА ЗАСІБАННЯ АЦЕТИЛЕНУ ІД-1,5

Пристрій індикатора ІД-1,5 показаний на рис. 3

Через штуцер нижньої кришки 2 ацетилен надходить під мембрану 8. У разі підвищення тиску ацетилену мембрана 8 підіймається і виштовхує шток 6 разом із втулкою 4 і наконечником 5 вгору. За різноманітністю в забарвленні штока 6 і втулки 4 визначають робочий і найбільший допустимий тиск ацетилену. Зелений колір втулки 4 вказує на робочий тиск, червоний колір штока 6 на найбільше допустиме.

Індикатор ІД-1,5 встановлюється на корпусі генератора АСП-1,25-7 за допомогою накидної гайки.

Герметичність з'єднання забезпечується наявністю прокладки між індикатором ІД-1,5 і штуцером.

Застосунок паспорта

2015 364583 3201 ПС

ПРИНЦИП РОБОТИ ГЕНЕРАТОРА АСП-1,25-7 З ІНДИКАТОРОМ ІД-1,5

Початок відбору ацетилену з генератора АСП-1,25-7 треба проводити у разі появи штока в індикатора ІД-1,5 зеленого кольору, який буде зазначати про наявність у генераторі робочого тиску.

Червоний колір штока буде показувати про наявність у генераторі найбільшого допустимого тиску ацетилену.

УВАГА!

Застосунок 2 до паспорта 2015 364563 3201 ПС

Під час використання генератора АСП-1,25-7 зі знімними перехідниками необхідно: дістати через горловину генератора перехідники, гайки, а також пакет з ущільнювальними прокладками та кільцями ущільнювальними; в нарізні з'єднання перехідників (2) вставити по 1 ущільнювальній прокладці (3) і вгорнути в один перехідник — клапан запобіжний КПА-1,25-7, а в інший (залежно від конструкції генератора), манометр або індикатор ІД-1,5, забезпечивши герметичність з'єднання; вставити перехідники з кільцями ущільнювальними (4) в отвори верхнього днища генератора; через горловину (зсередини генератора), навернуть на кожен перехідник по одній гайці (5), забезпечивши герметичність з'єднання, згідно з розділом І пункту 11-4.

Додатково в комплект постачання введені: перехідник — 2 шт.; гайка — 2 шт; кільце ущільнювальне — 4 шт; (з них 2 шт. запасні).

Ацетиленовий генератор АСП-1,25-6

Версія для друку

Цей переносний ацетиленовий генератор продуктивністю 1,25 м³/год, робочим тиском 0,01-0,07 МПа працює за системою ВВ. (см. Ацетиленовий генератор). Генератор являє собою вертикальну циліндричну посудину. Корпус 5 генераторів складається з трьох частин:

• верхній (газоутворювач);
• середньої (вистівальник)
• нижньої (промивач).

Воду заливають у газоутворювач через горловину.

Малюнок 1 — Ацетиленовий генератор АСП-1,25-6

У разі досягнення рівня переливної трубки 3 вода по трубці переливається в промивач, який заповнюється до рівня контрольного корка 2. Карбід кальцію завантажують у кошик 8. Ущільнення між кришкою 12 і горловиною забезпечується мембраною 11 зусиллям, створюваним гвинтом 13 через траверс 14. Ацетилен, що утворюється в газоутворювачі, трубкою 3 надходить у промивач, барботуючи через шар води, охолоджується й промивається. З промивача ацетилену через вентиль запобіжного клапана 4 шлангом 15 надходить у запобіжний закрив 7 і далі до пальника або різака. У міру підвищення тиску в газоутворювачі пружина 10 стискається, унаслідок чого кошик переміщається вгору, а вода витісняється у витне. Унаслідок цього рівень замочки карбіду зменшується, вироблення ацетилену обмежується і підвищення тиску припиняється. Тиск ацетилену контролюють манометром 9.

Запобіжний клапан слугує для скидання надлишкового тиску ацетилену в разі його підвищення. Запобіжний закрив оберігає генератор від проникнення в нього вибухової хвилі за зворотного удару полум'я, а також від проникнення повітря й кисню з боку споживання.

Підготовка ацетиленового генератора АСП-1,25-6 до роботи:

• заливають водою запобіжний закрив до рівня контрольного крана;
• заливають воду в корпус генератора до рівня контрольного крана;
• завантажують кошик карбідом кальцію грануляції 25х80 мм не більш ніж 3,5 кг і вставляють у реторту, щільно закриваючи кришкою.

Для запобігання замерзанню води в водяному затворі під час роботи взимку генератор утеплюють ватним чохлом.
