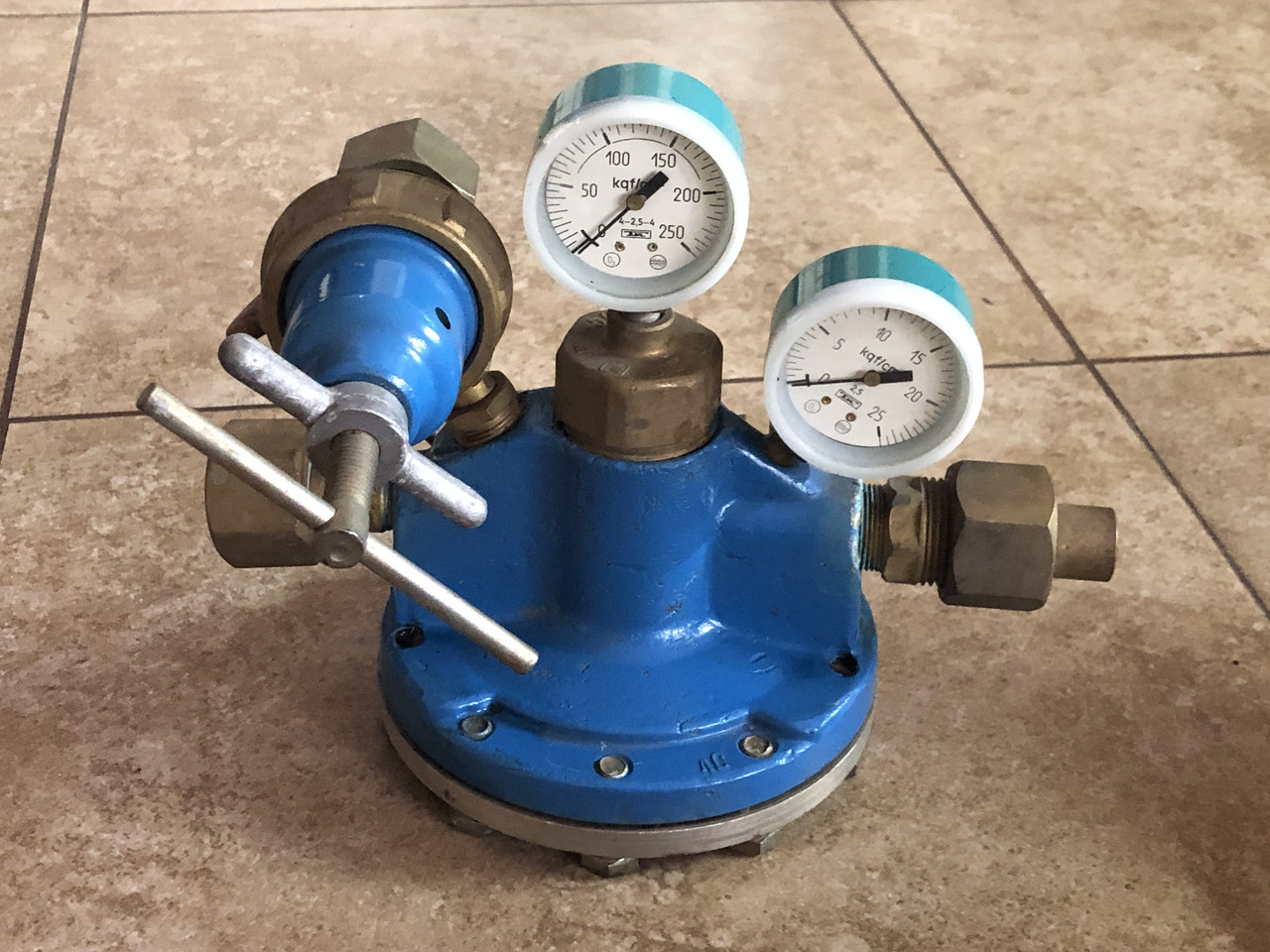

Редуктор рамповий кисневий магістральний, мережевий, одноступеневий РКЗ-500-2 БАМЗ (виробництва 1990г.)

Характеристики та опис

• • Виробник

    БАМЗ-1990г.

Редуктор кисневий рамзовий РКЗ-500-2

Призначений для зниження тиску кисню, що надходить із рампи або магістралі, і автоматичного підтримання встановленого робочого тиску постійним. Застосовується для централізованого живлення обладнання киснем або іншим неагресивним газом за потреби споживання газу у великих об'ємах — до 500 м2/год.

— не обмерзає за більшої витрати
— корпус і кришка виготовлені з латуні

Редуктор РКЗ-500-2, (одноступеневий) призначений для централізованого живлення газозварювальних постів газом у разі різних типів газополамного оброблення металів: під час зварювання, різання, паяння, газотермічного напилення покриттів.

Примітка: Кисневі редуктори можуть використовуватися для повітря або іншого неагресивного газу

Вага 10 кг
Макс. витрата газу м3/год.
500

Різь на вході
G1

Різь на виході
G1

Тип
Рамповий

Редуктор типу РКЗ-500ДМ призначений для зниження, регулювання й автоматичного підтримання постійного заданого робочого тиску регульованого газу, що надходить із рампи або магістралі.
Редуктор проводиться відповідно до вимог ТУ У 30482268.004 99, ДСТУ ISO 2503:2015.
Редуктор випускається в кліматичному виконанні УХЛ2 за ГОСТ 1515069 для роботи в інтервалі температур від -25° до +50 °C.
Редуктор типу РКЗ-500ДМ призначений для зниження, регулювання й автоматичного підтримання постійного заданого робочого тиску регульованого газу, що надходить із рампи або магістралі.
Редуктор проводиться відповідно до вимог ТУ У 30482268.004 99, ДСТУ ISO 2503:2015.
Редуктор випускається в кліматичному виконанні УХЛ2 за ГОСТ 1515069 для роботи в інтервалі температур від -25° до +50 °C.
Допускається використовувати для повітря й інертних газів.
Редуктор типу РКЗ-500ДМ являє собою одноступеневу систему редукування, що складається з основного редуктора та два датчики тиску. Необхідний робочий тиск встановлюється за допомогою обертання регулювального гвинта датчика тиску.

Застосовується для централізованого живлення обладнання киснем або іншим неагресивним газом за потреби споживання газу у великих об'ємах — до 500 м3/год.

Редуктор рамповий може застосовуватися під час заправляння метаном із ПАГЗ (передвижний автомобільний газовий заправник) реципієнтів.
Редуктор РКЗ-500 також може використовуватися під час заправляння компримованим природним газом реципієнтів за тиску до 1,6 МПа (імпульсна витрата метана 450-500 м3/год, у потоковому режимі — 300 м3/год).

— не обмерзає за більшої витрати
— корпус і кришка виготовлені з латуні.

Параметри Значення
Тип редуктора РКЗ-500ДМ
Редуцьований газ Кисневий
Тиск газу на вході, МПа (bar):

Вага 10 кг
Макс. витрата газу м3/год.
500

Різь на вході
G1

Різь на виході
G1

Тип
Рамповий

Параметри Значення
Тип редуктора РКЗ-500ДМ
Редуцьований газ Кисневий
Тиск газу на вході, МПа (bar):

— найбільший — 20 (200)

— найменший, за найбільшої витрати — 3,3 (33)

Максимальна пропускна здатність, м3/год 500
Найбільший робочий тиск газу, МПа (bar) 1,6 (16)
Габаритні розміри, мм, не більш ніж 285х230х225
Вага не більш ніж, кг 10
