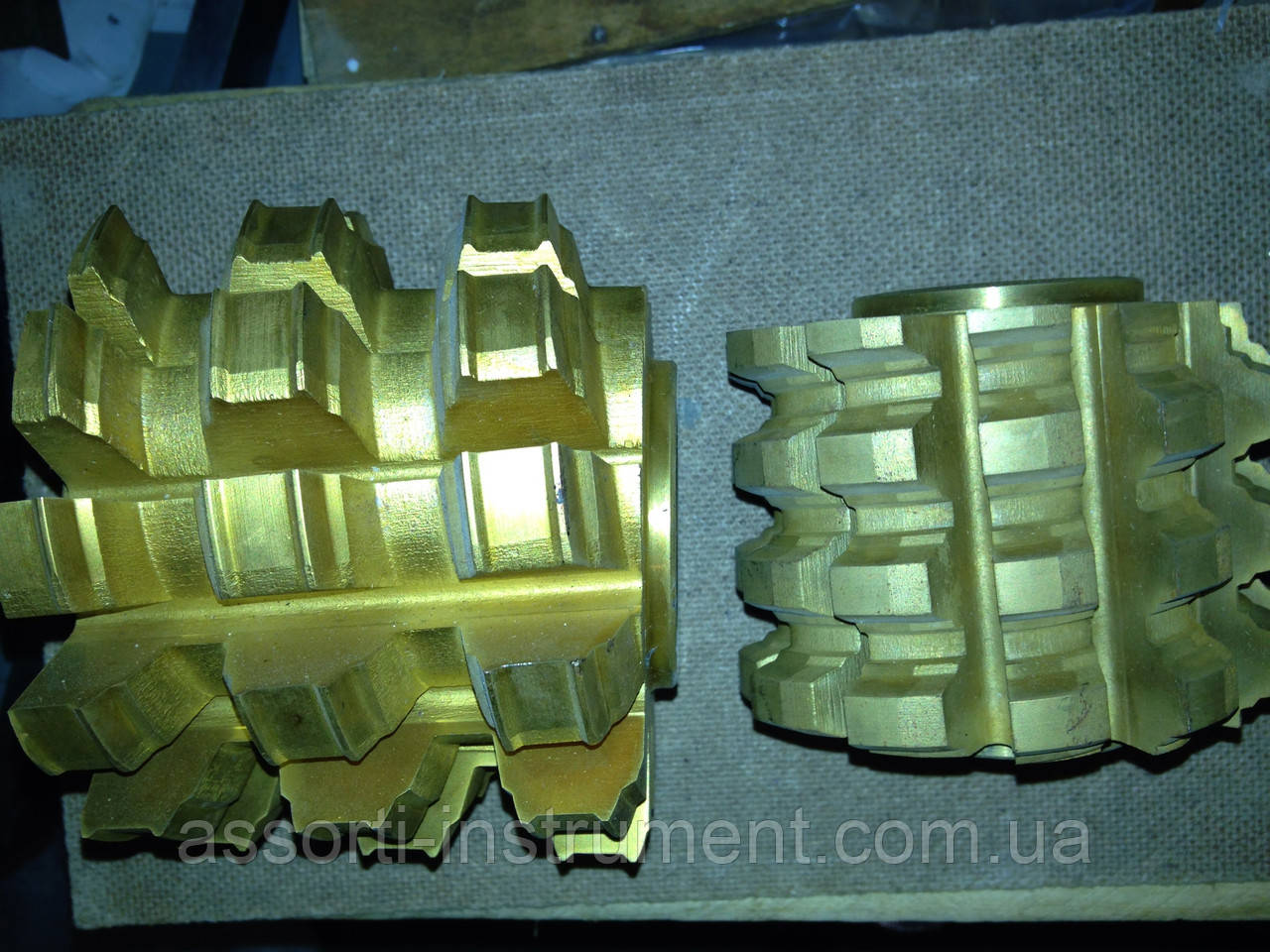

Черв'яні шліцьові фрези виготовляються зі швидкорізальної сталі та є спеціальним інструментом, придатним для оброблення шліцьових валиків тільки певних розмірів із заданою кількістю шліц.
Черв'яні шліцьові фрези з подовженим зубом застосовуються для оброблення змішаним методом — багатошпонкових шліцьових валиків із вузькими та глибокими западинами між шліцевими виступами, коли їх оброблення неможливо виконати, користуючись тільки методом облямівки всього профілю западини. Бічні сторони зубів у черв'ячних фрез із подовженим зубом мають той самий профіль, що й зубці черв'якової шлі-цевої фрези звичайної конструкції.
Черв'яні шліцьові фрези виготовляються зі шліфованим профілем зубів. У них, щоб уникнути отримання сідловини на зубцях, роблять подвійне потилиці.
Черв'яні шліцьові фрези з подовженим зубом застосовуються для оброблення змішаним методом багатошпонкових шліцьових валиків із вузькими та глибокими западинами між шліцевими виступами, коли їх оброблення неможливо виконати, користуючись тільки методом обкатки всього профілю западини.
Черв'яні шліцьові фрези застосовуються для фрезерування багато-шліцьових валиків.
Черв'яні шліцьові фрези без вусиків мають вищу стійкість, ніж фрези першого типу.
Черв'яні шліцьові фрези за своєю конструкцією подібні до черв'ячних зубофрезерних фрезів і відрізняються від них лише формою профілю зубців.
Черв'яні шліцьові фрези застосовують для нарізування шліц на валах та інших неевольдентних профілів на спеціальних верстатах методом обкачування.
Черв'яні шліцьові фрези виготовляються зі швидкорізальної сталі та є спеціальним інструментом, придатним для оброблення шліцьових валиків тільки певних розмірів із заданою кількістю шліців.
Черв'яні шліцьові фрези з подовженим зубом застосовуються для оброблення змішаним методом багатошпонкових шліцьових валиків із вузькими та глибокими западинами між шліцевими виступами, коли їх оброблення неможливо виконати, користуючись тільки методом обкатки всього профілю западини. Бічні сторони зубів у черв'ячних фрез із подовженим зубом мають той самий профіль, що й зубці черв'якової шліцьової фрези звичайної конструкції.
Черв'яні шліцьові фрези застосовують для нарізування шліць на валах методом обкачування та інших невольентних профілів і придатні для оброблення тільки певних валиків із заданою кількістю та профілем шліц Профілювання різальних зубців фрез можна здійснювати аналітичним розрахунком і графічним будівництвом.
Черв'яні шліцьові фрези мають широке застосування під час оброблення шліце-вих валиків. Їх поширення зумовлюється високою продуктивністю й точністю геометричних форм оброблюваного виробу. Шліцьові черв'ячні фрези застосовуються двох типів: фрези з вусиками, коли потрібна пряма зона на всій висоті шліца, і фрези без вусиків у тих випадках, коли допускається перехідна крива біля основи шліца. Порядок розрахунку профілю зуба аналогічний для обох типів фрез.
Конструкції черв'ячних шліцевих фрез аналогічні конструкціям черв'ячних фрез для нарізування циліндричних коліс. Водночас для валу кожного діаметра та числа зубців потрібна окрема фреза
